روش های اندازه گیری جریان مستقیم ( DC )

روش های اندازه گیری جریان مستقیم ( DC )
ساده‌ ترین نوع جریان الکتریکی جریان مستقیم ( Direct current)  است که در آن جهت یا علامت جریان با گذشت زمان تغییر نمی‌کند.
برای اندازه گیری جریان مستقیم نمی‌توان از قانون القای فارادی استفاده نمود و در صورت استفاده از ترانسفورماتور‌های جریان معمول (AC ) هسته به سرعت به اشباع رفته و باعث سوختن ترانس می شود.لذا برای اندازه گیری جریان های مسقیم از روش های دیگری استفاده می شود که در زیر بصورت مختصر بیان شده است:

1- مقاومت شنت (Shunt resistors):

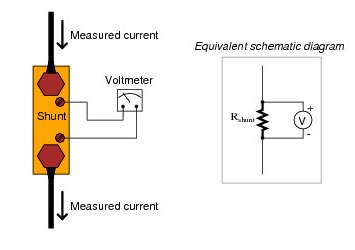

مطابق با قانون اهم، افت ولتاژ عبوری از مقاومت متناسب است با جریان عبوری از آن و مطابق با این قانون برای اندازه گیری جریان بالای DC در مدارات جریان مستقیم ، از مقاومت شنت  استفاده می شـود . مقاومت شنت  ، جریان بالا در مدارات DC را به افت ولتاژ متناسب با شنت تبدیل کرده که می توان  مقدار دقیق جریان را در لوازم اندازه گیری (مانند میترهای تابلویی) مشاهده نمود.



2- -سنسور هال افکت ( Hall effect):
سنسورهای هال افکت دستگاه هایی هستند که بر اساس اثر-هال ساخته شده اند. اثر هال در سال 1879 توسط ادوین هال و طبق اصل فیزیکی نیروی لورنتس کشف شد. این سنسور ها توسط یک  میدان مغناطیسی  خارجی فعال می شوند.

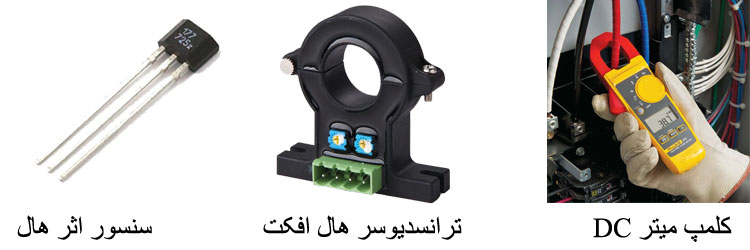

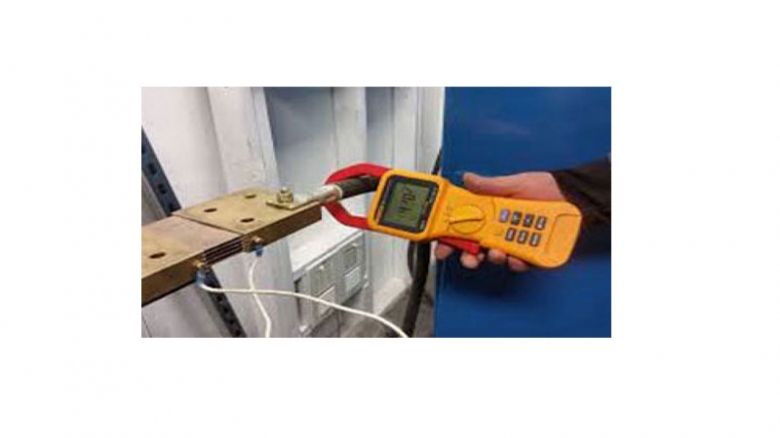

با کمک این روش میتوان جریان های مستقیم را با کلمپ میترهای مجهز به این سنسور یا ترانسدیوسرهای هال افکت اندازه گیری کرد.
