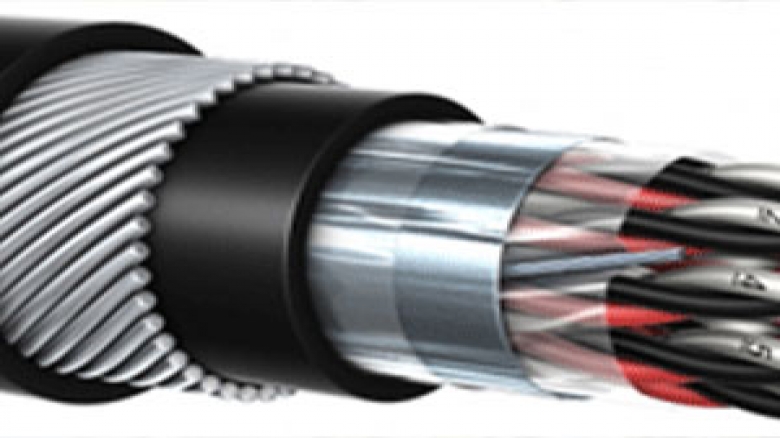

کابل کنترل ( کابل فرمان ) چیست؟

کابل کنترل ( کابل فرمان ) چیست؟

کابل های کنترل ( کابل فرمان ) به منظور انتقال سیگنال های آنالوگ (بعنوان مثال جریان‌های عبوری از خط و یا سایر تجهیزات و ولتاژ نقاط مختلف پست) و سیگنال‌های دیجیتال (بعنوان مثال باز یا بسته کردن کلیدها و فرمان‌ها تابلو های برق) استفاده می شوند.

این سیگنال ها با هدف کنترل و اندازه‌گیری (باز و بسته کردن خط و… اندازه‌گیری جریان، توان، انرژی و…) و حفاظت در نقاط مختلف پست مورد استفاده قرار می‌گیرند.

کابل‌های کنترل ( کابل فرمان ) معمولاً با سیگنال هایی با ولتاژ و جریان پایین و در نتیجه قدرت کم سر و کار دارند. جهت بالا رفتن دقت عملکرد تجهیزات اندازه‌ گیری و کنترل باید میزان اعوجاج و اختلاف بین ورودی و خروجی و نویز در کابل فرمان به حداقل برسد.

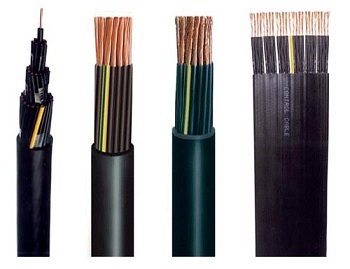

انواع کابل های کنترل ( کابل فرمان):

1- کابل های کنترل شیلد دار: برای اتصال اجزاء دستگاه های مورد استفاده در خطوط تولید ، شامل ماشین افزار و تجهیزات حمل و نقل مکانیکی مناسب هستند .اتصال مستقیم این کابل ها به برق اصلی مجاز است.
خمش مستمر کابل های شیلد دار مجاز نیست. اگر درحین به کارگیری این کابل ها لزومی به حرکت آنها نباشد نصب در کانال ها ، سینی ها وغیره توصیه می گردد .
به کارگیری این کابل ها در مکان هایی که حد متعارفی از تداخل میدان مغناطیسی وجود داشته باشد پیشنهاد می گردد . این کابل ها برای استفاده در داخل ساختمان و جایی که دمای محیط بین ۵+ تا ۴۰+ درجه سانتیگراد باشد طراحی شده اند .

2- کابل های کنترل بدون شیلد:
کابل فرمان از دو بخش هادی و عایق تشکیل شده است:
نوع عایق به کار رفته در کابل کنترل این نوع کابل را در برابر ضربات فیزیکی و فشار های زیاد مقاوم کرده به همین دلیل از کابل فرمان در کابل کشی زیر زمینی و کابل کشی در آب استفاده میشود این نوع کابل مقاوم در برابر فشار و نفود آب میباشد .
در کانال ها به دلیل اینکه فشار مکانیکی زیادی به کابل وارد می شود و آب و مایعات ممکن است در کابل نفوذ پیدا کند باید از کابلی استفاده کرد که به راحتی نشکند و آب در آن نفوذ نکند. این ویژگی ها را در کابل فرمان می توان یافت.



کاربرد‌های کابل کنترل به شرح زیر می باشد:

کابل کشی در زیر زمین (مانند کابل‌های زمینی)
کابل کشی در آب
کابل کشی در محل‌های که کابل کشی مشکل یا شرایط خاصی مانند احتمال ضربات مکانیکی وجود دارد
کابل کشی و استفاده در سیستم‌های حفاظتی
