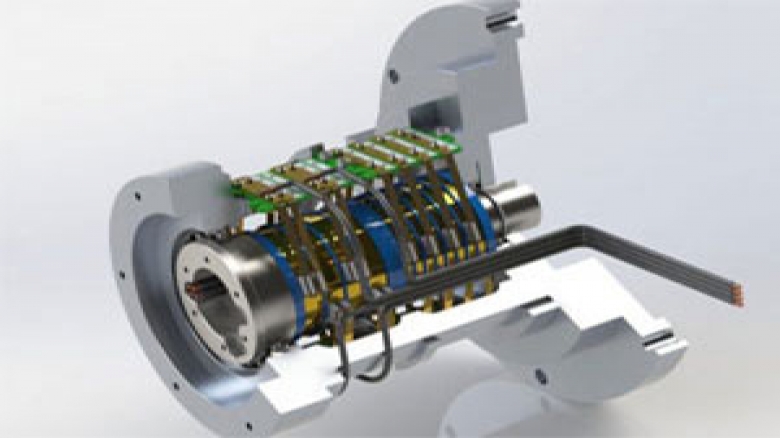

اسلیپ رینگ ( Slip Ring ) یا روتاری کانکتور چیست؟

اسلیپ رینگ ( Slip Ring ) یا روتاری کانکتور چیست؟
تاریخ:
۲۱ فروردین ۱۳۹۸
اسلیپ رینگ (slip ring) یا روتاری کانورتر یک وسیله الکترومکانیکی است که امکان انتقال قدرت و سیگنال های الکتریکی را از یک ساختار ثابت به یک ساختار دوار فراهم می کند. به عبارت دیگر روشی برای ایجاد یک اتصال الکتریکی بین تجهیزات دوار است که اجازه می دهد انرژی بین دو بخش الکتریکی دوار جریان پیدا کند. همچنین استفاده از آنها باعث بهبود و ساده سازی عملکرد مکانیکی سیستم و حذف سیم های مستعد خرابی که از مفاصل متحرک آویزان هستند میشود.

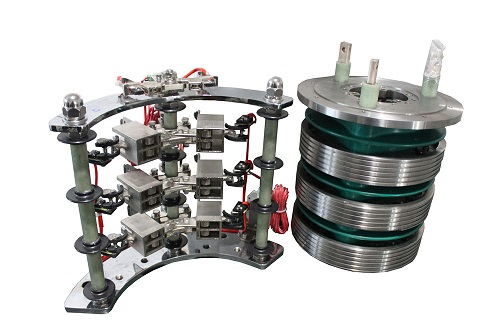

این وسیله که به نام رابط الکتریکی دورانی(rotary electrical interface یا rotating electrical connector)و حلقه گردنده(swivel) نیز شناخته می شود،در موتورهای اسلیپ رینگ یا موتورهای حلقه ای لغزنده ، ژنراتورهای الکتریکی برای سیستم های متناوب (AC)،ژنراتورها و همچنین در ماشین آلات بسته بندی، حلقه های کابلی و توربین های بادی استفاده می شود.درتصویر زیر یک نمونه اسلیپ رینگ مورد استفاده در توربین بادی با ظرفیت 1.5 مگاوات را مشاهده می کنید.

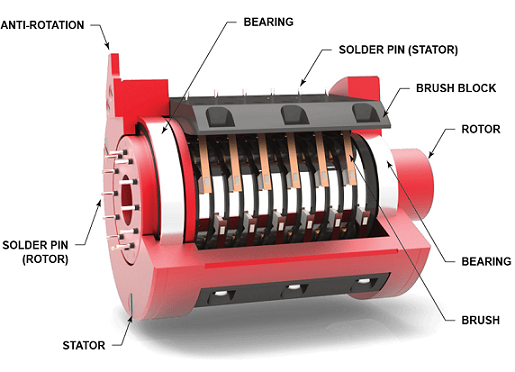

بطور معمول ، اسلیپ رینگ از دو بخش اساسی تشکیل شده است که شامل برس(Brush) و رینگ فلزی میباشد. برس که بخش ثابت بوده از جنس گرافیت یا فلز است و معمولا به صورت یک سیم واحد یا فنری ست که به انتهای آن قسمتی برای برقراری تماس با رینگ نصب شده است. با چرخش رینگ فلزی، برس روی قطر خارجی رینگ میساید و جریان الکتریکی یا سیگنال را از آن به رینگ فلزی هدایت میکند. رینگ (Ring) جزئی است که با سرعت ثابت میچرخد و جریان الکتریکی را از طریق برس ثابت هدایت میکند.



سه ساختار متداول که امروزه در ساخت اسلیپ­ رینگ ­ها به­ کار برده میشود شامل ساختار جیوه­ ای ، ساختار پنکیک و ساختار بی­سیم می باشد.

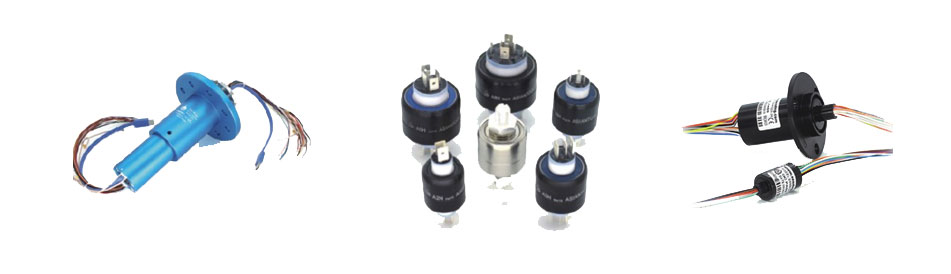

امروزه اسلیپ رینگ­ ها در انواع مختلف و برای کاربردهای متعددی ساخته میشوند. برخی از آنها عبارتند از:

1- اسلیپ رینگ­های کپسولی(capsule slip ring)
2- اسلیپ رینگ­های جیوه ­ای (mercury slip ring)
3- اسلیپ­ رینگ­ های هیدرولیکی-نیوماتیکی (Pneumatic hydraulic electrical slip ring)
4- اسلیپ­ رینگ­ های انکودر (encoder slip ring)
5-  اسلیپ­رینگ­های توربین بادی (Wind turbine slip ring)

امروزه اسلیپ ­رینگ ­ها با توجه به کاراییشان کاربردهای بسیار گسترده ­ای دارند و در صنایع گوناگونی از از جمله سیستم ­های حفاظتی ، جرثقیل­ ها ، رادارها،پزشکی،زیردریایی،تجهیزات دفاعی، وسایل سرگرمی،اتوماسیون،تجهیزات اندازه­ گیری،رباتیک،توربین­ها،دوربین­ های ایستاده،نمایشگرهای تبلیغاتی،تجهیزات کارواش،تجهیزات حفاری و سانتریفیوژها از آنها استفاده میشود.
