اجزای تشکیل دهنده توربین بادی

اجزای تشکیل دهنده توربین بادی
تاریخ:
۱۹ فروردین ۱۳۹۸
توربین بادی به توربینی گفته می‌شود که برای تبدیل انرژی جنبشی باد به انرژی مکانیکی به کار می‌رود.

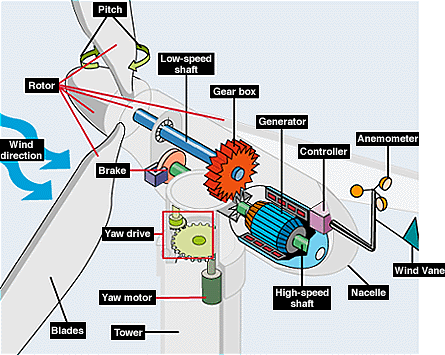

اجزای تشکیل دهنده توربین بادی:

باد سنج (Anemometer): این وسیله سرعت باد را اندازه گرفته و اطلاعات حاصل از آن را به کنترل‌کننده‌ها انتقال می‌دهد.

پره‌ها (Blades): بیشتر توربین‌ها دارای دو یا سه پره می‌باشند. وزش باد بر روی پره‌ها باعث بلند کردن و چرخش پره‌ها می‌شود.

ترمز (Brake): از این وسیله برای توقف موتور در مواقع اضطراری استفاده می‌شود. عمل ترمز کردن می‌تواند به صورت مکانیکی، الکتریکی یا هیدرولیکی انجام گیرد.

کنترلر (Controller): کنترولرها وقتی که سرعت باد به ۸ تا ۱۶ mph می‌رسد ما شین را، راه‌اندازی می‌کنند و وقتی سرعت از ۶۵ mph بیشتر می‌شود دستور خاموش شدن ماشین را می‌دهند. این عمل از آن جهت صورت می‌گیرد که توربین‌ها قادر نیستند زمانی که سرعت باد به ۶۵ mph می‌رسد حرکت کنند زیرا ژنراتور به سرعت به حرارت بسیار بالایی خواهد رسید.

گیربکس (Gear box): چرخ دنده‌ها به شفت سرعت پایین متصل هستند و آن‌ها از طرف دیگر همان‌طور که در شکل مشخص شده به شفت با سرعت بالا متصل می‌باشند و افزایش سرعت چرخش از ۳۰ تا ۶۰ rpm به سرعتی حدود ۱۲۰۰ تا ۱۵۰۰ rpm را ایجاد می‌کنند. این افزایش سرعت برای تولید برق توسط ژنراتور الزامیست. هزینه ساخت گیربکس‌ها بالاست درضمن گیربکس‌ها بسیار سنگین هستند. مهندسان در حال انجام تحقیقات گسترده‌ای می‌باشند تا درایوهای مستقیمی کشف نماید و ژنراتورها را با سرعت کمتری به چرخش درآورند تا نیازی به گیربکس نداشته باشند.

ژنراتور (Generator): که وظیفه آن تولید برق متناوب می‌باشد و بیشتر از نوع ژنراتور‌های القایی می‌باشد.
شفت با سرعت بالا (High-speed shaft): که وظیفه آن به حرکت درآوردن ژنراتور می‌باشد.
شفت با سرعت پایین (Low-speed shaft): رتور حول این محور چرخیده و سرعت چرخش آن ۳۰ تا ۶۰ دور در دقیقه می‌باشد.

روتور (Rotor): بال‌ها و هاب به روتور متصل هستند.

برج (Tower): برج‌ها از فولادهایی که به شکل لوله درآمده‌اند ساخته می‌شوند. توربین‌هایی که بر روی برج‌هایی با ارتفاع بیشتر نصب شده‌اند انرژی بیشتری دریافت می‌کنند.

جهت باد (Wind direction): توربین‌هایی که از این فناوری استفاده می‌کنند در خلاف جهت باد نیز کار می‌کنند در حالی که توربین‌های معمولی فقط جهت وزش باد به پره‌های آن باید از روبرو باشد.

باد نما (Wind vane): وسیله‌ای است که جهت وزش باد را اندازه‌گیری می‌کند و کمک می‌کند تا جهت توربین نسبت به باد در وضعیت مناسبی قرار داشته باشد.

درایو انحراف (Yaw drive): وسیله ایست که وضعیت توربین را هنگامیکه باد در خلاف جهت می‌وزد کنترول می‌کند و زمانی استفاده می‌شود که قرار است روتور در مقابل وزش باد از روبرو قرار گیرد اما زمانی که باد در جهت توربین می‌وزد نیازی به استفاده از این وسیله نمی‌باشد.

موتور انحراف (Yaw motor): برای به حرکت درآوردن درایو انحراف مورد استفاده قرار می‌گیرد.
