روتامتر ( Rotameter ) چیست؟

روتامتر ( Rotameter ) چیست؟
روتامتر نوعی دبی سنج است که می تواند دبی سیال عبوری از یک لوله را برای ما اندازه گیری نماید. این سیال می تواند مایع و یا گاز باشد.

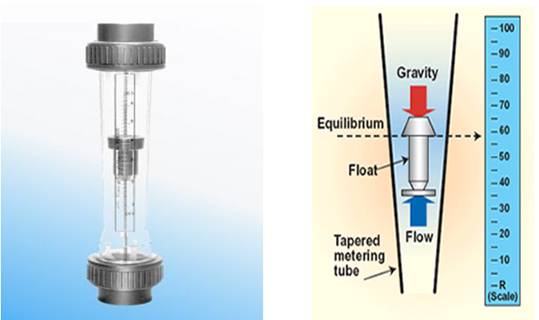

استفاده از روتامتر برای اندازه گیری دبی بسیار رواج دارد. روتامتر از یک مجرای مخروطی تشکیل می شود که درون آن یک شناور موجود می باشد.

در اثر عبور جریان سیال از پایین به بالای روتامتر، نیروی مقاومی به این شناور وارد می شود و آن را به طرف بالا حرکت می دهد.
با بالا رفتن شناور، سطح مقطع روتامتر افزایش یافته و لذا سطح جریان میان شناور و مجرای مخروطی روتامتر افزایش می یابد.
شناور تا جای بالا می رود که نیروی مقاوم سیال، نیروی ارشمیدس و وزن سیال یکدیگر را خنثی نمایند و سیستم به حالت تعادل برسد. در این صورت مکان شناور که به صورت مستقیم از روی روتامتر خوانده می شود، معرف دبی جریان می باشد. هر چه دبی جریان عبوری از روتامتر بیشتر باشد، محل شناور بالاتر خواهد بود.

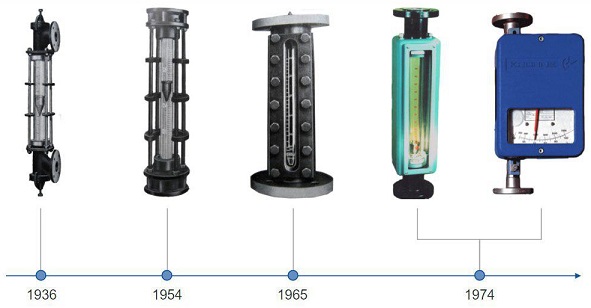

از کاربردهای روتامتر می توان به آزمایشگاه ها، سیستم های تأسیساتی و به طور کلی تمام جاهایی که دانستن دبی یک جریان سیال لازم باشد اشاره نمود. در شکل زیر تاریخچه ای از روتامترها با ظاهرهای متفاوت را مشاهده می نمایید.
