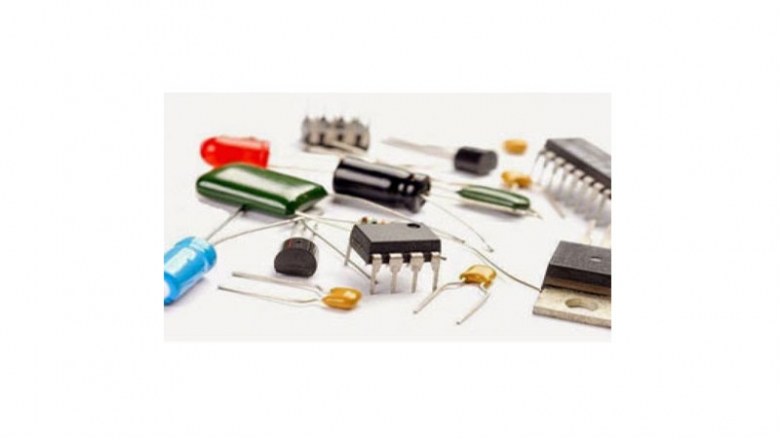

عناصر اکتیو و پسیو الکترونیک

عناصر اکتیو و پسیو الکترونیک
به طور کلی عناصر و قطعات الکترونیکی به دو دسته اکتیو Active (فعال) و پسیو Passive (منفعل) تقسیم می شوند.

تعاریف مختلفی که برای عناصر اکتیو ( Active ) وجود دارد :

1- عناصر و المان هایی هستند که جریان الکتریسیته را کنترل می کنند. اکثر مدارهای الکترونیکی حداقل یک قطعه Active دارند.
2- یا تعریف دیگرش این است که عناصر active نیاز به منبع خارجی لازمی برای عملکردشان دارند. برای مثال یک ترانزیستور نیاز به یک حداقل ولتاژی (مثلا 0.7 volt) دارد که بتواند هدفش را انجام دهد.
3- دهنده انرژی هستند.

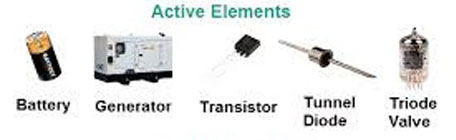

این عناصر شامل ترانزیستورها و مدارهای مجمتع (IC) و یکسوکننده ها باتری و LED می باشد.

اختلاف نظر: برخی دیود را در این گروه می دانند.برای دیود (diode) اختلاف نظر شدیدی وجود دارد که آیا active است یا passive. برخی دانشمندان اون رو active و برخی دیگر passive دسته بندی می کنند.



تعاریف مختلفی که برای عناصر پسیو( Passive) وجود دارد:
1- عناصری هستند که قابلیت کنترل جریان الکتریکی را توسط سیگنال الکتریکی دیگری ندارند.
2- این عناصر نیاز به منبع خارجی لازمی برای کار کردن شان ندارند. مثلا یک مقاومت با هر ولتاژی کار خودش را انجام خواهد داد و مثل ترانزیستور نیاز به ولتاژی حداقلی (مثلا 0.7 ) ندارد.
3- گیرنده انرژی هستند.

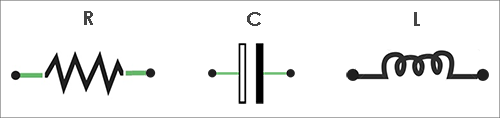

این عناصر شامل مقاومت، خازن، سلف و غیره هستند.

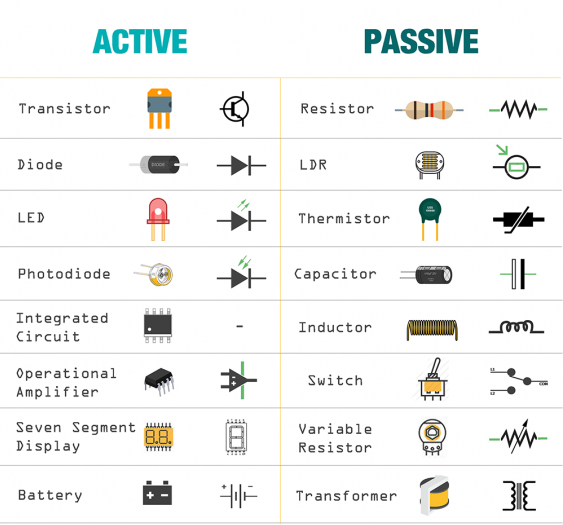

در زیر جدول شامل عناصر پسیو و اکتیو را مشاهده می نمایید.
