دو فاز شدن برق چیست؟

دو فاز شدن برق چیست؟


در بسیاری از مواقع مشاهده می‌شود که پریزهای برق منازل یا محل‌های کار هردو دارای فاز هستند ویا به اصطلاح دوفاز شده‌اند. این اتفاق زمانی رخ می‌دهد که سیم وسط ترانس توزیع برق شبکه اصلی قطع شده باشد یا در آن ایرادی روی دهد.

در ترانس‌های توزیع برق در شبکه‌های انتقال معمولا انشعاب چندین مشترک از یک ترانس منشعب می‌شود و معمولا یک سیم نول برای هر سه فاز استفاده می‌شود و این سیم نول نیز به صورت مشترک بین تعداد مشترک‌ها کشیده می‌شود.

زمانی که در یک شبکه‌ی توزیع برق (مانند مشترکین برق خانگی) که هر خانه به یک فاز متصل می‌باشد و میزان مصرف در هر خانه متفاوت می‌باشد این تعادل جریانی به هم می‌خورد و باعث جابجایی صفر جریانی در برایند برداری مصرف خواهیم داشت و این باعث تغییر در ولتاژ خط و فاز می‌شود.

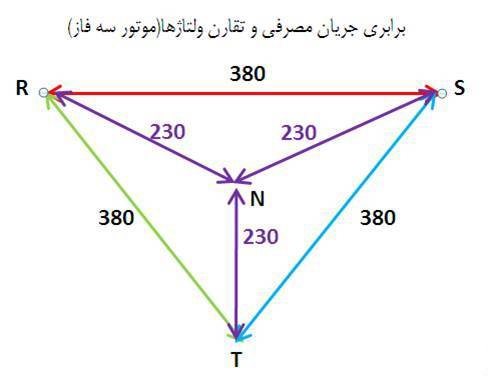

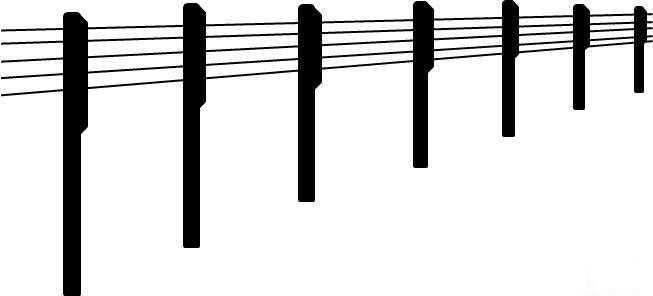

سیم نول به صورت سیم مستقلی برای هر ستون کشیده شده است این سیم ممکن است به هر دلیلی قطع شود و نول از مدار خارج شود. در سیستم سه فاز اگر جریان کشیده شده از هرفاز برابر باشد، هیچ جریانی از سیم نول عبور نمی‌کند (مانند یک موتور سه فاز) در این حالت ولتاز‌ها نیز درهمان حالت استاندارد و برابر می‌باشند ولتاژ خط ۳۸۰و ولتاژ فاز ۲۳۰ولت و صفر جریانی را در سیم نول داریم.

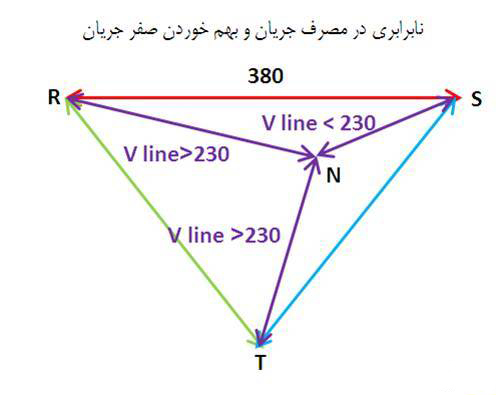

در شکل فوق زمانی که سیم نول متصل باشد جریان اضافی از سیم نول عبور کرده و ولتاژ‌ها به رنج استاندارد خود برمی گردند.. همانطور که قبلا اشاره شد قطعی سیم نول از سر ترانس توزیع باعث این اتفاق می‌شود. همانطور که در شکل‌های بالا مشاهده می‌شود در بعضی از خطوط افزایش ولتاژ و در بعضی دیگر کاهش ولتاژ مشاهده می‌شود.

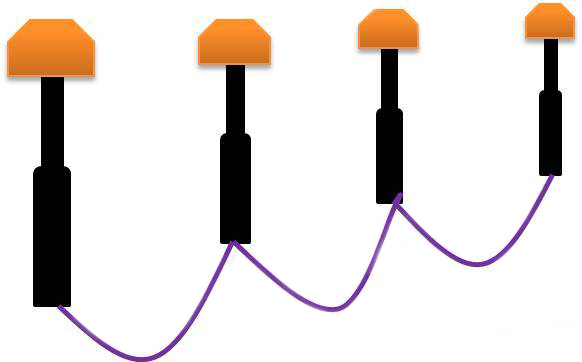

در پارک‌ها و اماکنی که در آن‌ها از تعداد زیادی چراغ‌های روشنایی استفاده می‌شود این مشکل به وضوح دیده می‌شود. در این چراغ‌ها سیم نول از یک تیر به تیر دیگر از طریق زمینی انتقال داده شده است و میزان قطعی در یکی تیر‌ها به تیر بعدی که انشعاب سیم نول می‌باشد قطع شده و تقارن ولتاژی به هم خورده و تغییر ولتاژی شدیدی در خط دیده می‌شود.
