کاربردهای سلف

کاربردهای سلف
سلف که به آن القاگر نیز می گویند قطعه‌ای الکترونیکی است که از یک سیم پیچ و هسته‌ای مغناطیسی ساخته شده است.
به عبارت دیگر سلف از پیچیده شدن سیم بر روی یک استوانه فلزی که از جنس فریت (آهن نرم) است، ساخته می شود که به این استوانه فلزی مغزی می گویند. سلف کاربرد بسیار وسیعی دارد ولی نسبت به مقاومت ها و خازن ها کمتر مورد استفاده قرار می گیرد. سلف در منابع تغذیه، فرستنده ها و گیرنده ها و در ترانس بیشترین کاربرد را دارد. وقتی از درون سلف جریان الکتریکی عبور می کند، در اطرافش میدان مغناطیسی به وجود می آید (میدان مغناطیسی، فضای اطراف یک آهنربا یا هر وسیله ای است که بتواند آهن را جذب کند) و در این حالت سلف می تواند جریان را در میدان مغناطیسی ذخیره کند. سلف کاربرد های فراوانی دارد مانند ، فیلتر های اکتیو و پسیو ، به عنوان المان ذخیره کننده انرژی (یه چیزی مثل خازن) ، در ساختار مدارات نوسان ساز ، برای رفع نوسانات ورودی از طریق تغذیه ورودی ، ساخت ژنراتور ، ساخت دینام ، ساخت رله و …

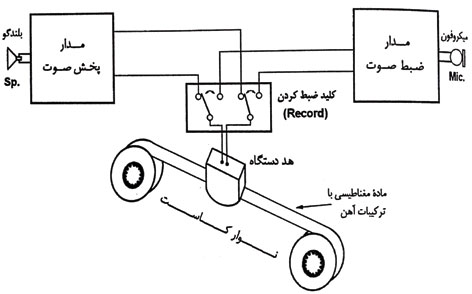

یکی از کاربردهای سلف استفاده از آن در دستگاه های ضبط و پخش صوت می باشد. در این گونه دستگاه ها مجموعه ای متشکل از یک سیم پیچ با هسته بسیار حساس،به نام “هد” در دستگاه وجود دارد. به هنگام ضبط صدا بر روی نوار ، مداری به عنوان “پری آمپلی فایر”،صدای ایجاد شده در محیط را به وسیله میکروفون دریافت کرده و به هد دستگاه منتقل می کند.
حد متناسب با صوت دریافتی، مقداری نیروی مغناطیسی ایجاد می نماید.این نیروی مغناطیسی بر روی نوار کاست (که از ترکیبات آهن ساخته شده است) و متناسب با فشار مغناطیسی وارد شده،اثر می گذارد.چنانچه گفتیم نیروی مغناطیسی توسط آهن تا مدتی حفظ می گردد.این عمل باعث می شود تا صدای پخش شده در محیط،بر روی یک نوار کاست ضبط گردد.در حالت پخش صوت،هد ضبط به مدار دیگری متصل می شود.یعنی این بار تاثیرات میدان مغناطیسی نوار کاست بر روی هسته هد اثر نموده و باعث ایجاد جریان های ضعیفی در دو سر سیم پیچ هد می گردد.این جریان های ضعیف توسط تقویت کننده هایی قوی تر شده و به حدی می رسد که بتوان به وسیله آن بلندگو را به کار انداخت. در مورد نحوه عمل سیم پیچ و میدان مغناطیسی می توان به ساختمان یک بلندگو اشاره نمود.در بلندگو یک سیم پیچ در داخل یک آهن ربای دائم قرار گرفته است.با عبور جریان از سیم پیچ و ایجاد میدان مغناطیسی در آن،میدان بر روی هسته مغناطیسی بلندگو تاثیر گذاشته و دو میدان به وجود آمده،بر یکدیگر تاثیر می گذارند.



از کاربردهای دیگر سلف:

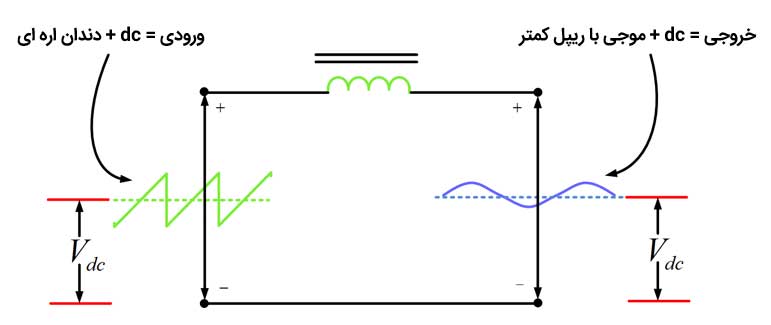

صاف کردن جریان (کاهش میزان ریپل یک موج) ، می باشد. وقتی که ما به یک جریان خیلی صاف و پایدار برای یک قطعه مثل منبع تغذیه نیاز داریم ، میدان مغناطیسی ذخیره شده در سلف به ما در تثبیت جریان کمک خواهد کرد.

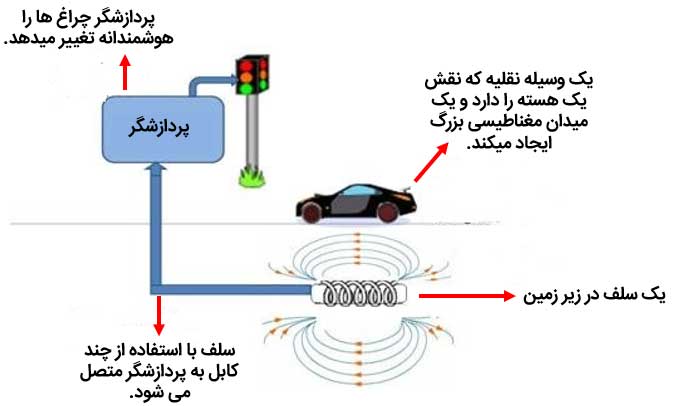

عمل کردن به عنوان یک سنسور در خیابان ها:

یکی دیگر از خواص این قطعات استفاده از آنها در جاده ها می باشد. گاهی اوقات بر روی جاده ها علایمی نصب می شود که آن علایم نشان می دهد که در زیر جاده یک سلف قرار داده شده است. وقتی که یک وسیله نقلیه وارد حلقه سلفی می شود در واقع نقش یک هسته را برای آن سلف ایفا می کند و باعث ایجاد یک میدان مغناطیسی بزرگ می شود. در این هنگام ، سنسوری که در چراغ راهنمایی قرار دارد ، می فهمد که یک ماشین منتظر بوده و از این طریق می شود رنگ چراغ ها را هوشمندانه تر کنترل کرد.



انتقال جریان:

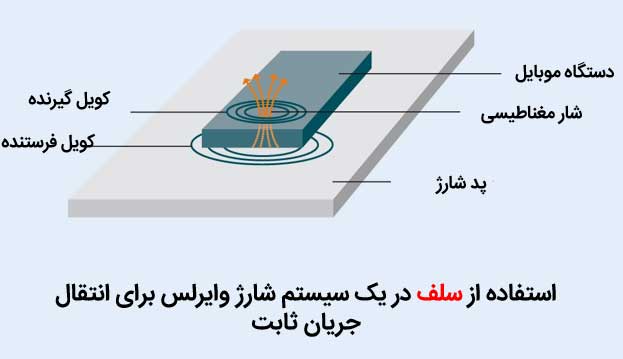

از سلف ها در سیستم های انتقال قدرت نیز استفاده می شود. در اینگونه موارد، سلف ها مسئول ثابت نگه داشتن جریان الکتریکی بسیار بزرگ هستند تا مطمئن شوند که جریان در طول انتقال ثابت می ماند. در شکل زیر نمونه از یک سیستم انتقال برق به صورت وایرلس را مشاده می کنید که وظیفه سلف ها در اینجا این است که جریان الکتریکی ثابتی را انتقال دهند.
