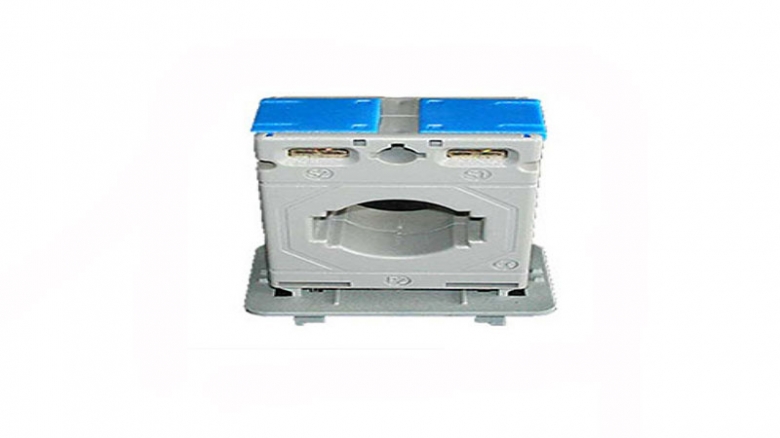

منظور از بار( Burden ) در ترانس جریان چیست؟

منظور از بار( Burden ) در ترانس جریان چیست؟
از ترانس جریان برای اندازه گیری جریان و همچنین تبدیل جریان زیاد به جریان کم، جهت حفاظت و اندازه گیری استفاده می شود. تعیین مقدار جریان عبوری از خط، جهت اندازه گیری و مخصوصا سیستم های حفاظتی ضروری می باشد و به دلیل بالا بودن جریان، مستقیماً نمی توانیم از کل جریان خط در این نوع دستگاه ها استفاده کنیم.
همچنین در شبکه های انتقال نیرو و همچنین به دلیل بالا بودن ولتاژ که نیاز به نمونه برداری جریان از قسمت های مختلف شبکه می‌باشد.

برای اینکار از تجهیزی به نام ترانس جریان استفاده می شود که دو عمل را برای ما انجام می دهد:
الف) جریانهای بالا را به جریانهای پایین تبدیل می کند .
ب) باعث ایزوله شدن شبکه های فشار قوی از سیستم های اندازه گیری و حفاظت می شود.ضمناً لازم به ذکر است که CT در مدار فشار قوی بصورت سری در مدار قرار می گیرد .

در حالت اول خروجی ترانس جریان به دستگاههای اندازه گیری آمپرمتر ، مگاواتمتر ، مگاوارمتر ، کنتور اکتیو و راکتیو وصل می‌شود . ترانس های جریان با هسته اندازه گیری وظیفه دارند که در حدود جریان نامی و عادی شبکه از دقت لازم برخوردار باشند. و این نوع هسته ها باید در جریان های اتصالی کوتاه به اشباع رفته و مانع از ازدیاد جریان در ثانویه و در نتیجه مانع سوختن و صدمه دیدن دستگاه های اندازه گیری در طرف ثانویه شوند. در حالت دوم خروجی ترانس جریان به رله‌های حفاظتی که کمیت جریان را نیاز دارند متصل می شوند مانند رله اضافه جریان ، رله اتصال زمین و رله‌های دیستانس .

 بار (Burden) به معنای توان، مصرف یا بار می‌باشد و در مورد C.T‌ها به عنوان توان خروجی C.T یا ولت آمپر (V.A) آن به کار می‌رود.
یا به عبارتی دیگر بار (Burden) عبارتست از مجموع کل توان های تجهیزات وصل شده به ثانویه CT (شامل دستگاه های اندازه گیری یا حفاظتی، کابلهای ارتباطی). مقدار Burden با ولت آمپر مشخص می گردد.
چنانچه بردن یک CT مقدار ۳۰ ولت آمپر و جمع مصرف اعمال شده به آن ۴۵ ولت آمپر باشد، با توجه به این که همیشه مصرف از تولید باید کمتر باشد کلاس دقت آن حفظ نخواهد شد و از دقت خود خارج خواهد شد.
