تفاوت ریکلوزر و دیژنگتور چیست؟
دیژنگتور رو که همه شما می‌دونید که نوعی کلید قدرت است که برای نگهداری و قطع عبور جریان مدار در شرایط نرمال یا اتصالی بکار می‌رود.

به عبارت ساده تر این کلید توانایی قطع و وصل انواع بارها را دارد مضاف بر اینکه می‌تونه جریان اتصال کوتاه را قطع کنه.

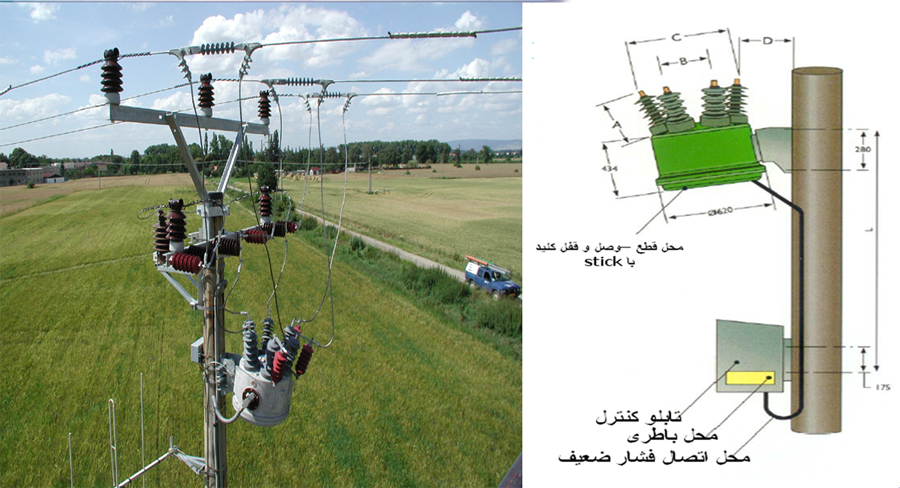

اما ریکلوزرنوعی رله است که فرمان وصل مجدد رو به کلید قدرت می دهد  به این صورت که در حین رخ دادن اتصال کوتاه در شبکه توانایی چندین مرتبه (معمولاً 3 مرتبه) قطع و وصل را دارد.

بدین معنی که در صورت ایجاد خطا در شبکه این کلید شبکه را به مدت تقریباً یک ثانیه قطع کرده و مجدد وصل می‌کند اگر همچنان خطا وجود داشت مجدد قطع می‌کند واین عمل را چندین مرتبه انجام می دهد و اگر در هر وصل خطا بر طرف شده بود که وصل باقی می‌ماند در غیر اینصورت مجدد قطع می شود و زمانیکه تعداد قطع و وصل به اندازه تعریف شده رسید قطع می ماند.

چه زمانی به ریکلوزر نیاز پیدا می کنیم؟
عامل بیشتر اتصال‌ها در خطوط در پی جرقه قوس الکتریکی می‌باشد. این قوس می‌تواند بین سیم و زمین در درازای مقره یا بین دو سیم زده شود و جرقه کمابیش به علت نا مساعد بودن هوا که دارای برف و مه و توفان و یا در پی افزایش ولتاژ شبکه که دارای آذرخش یا بازبست می‌باشد در کلید پدید می‌آید، چنین جرقه‌هایی بیشتر با بُرش آنی و کوتاه زمان فشار شبکه از بین رفته و خاموش می‌شود. برای پایداری شبکه از یک نوع کلید در چرخه های فشار قوی از ۲۰ کیلو ولت به بالا و کمابیش بیشتر در شبکه‌های هوایی بهره گرفته می‌شود چون بیشتر اتصالی‌ها در شبکه هوایی رخ می‌دهد.

لازم به ذکر است که ANSI کد رله ریکلوزر (رله وصل مجدد) کد 79 بوده و مطابق با تعریف " این رله در صورت قطع خودکار فیدر ناشی از خطاهای مجاز به وصل مجدد، عمل میکند".

وقوع اتصال گذرا شامل:

 ۱- پرنده
 ۲- گیر کردن شاخه درخت به سیم
 ۳- در پی باد یا توفان

اتصال همیشگی شامل:

۱- پارگی سیم
 ۲- کابل زدگی یا زخم شدن کابل
 ۳- یخ بستن

ریکلوزر به وسیله یک مکانیزم هیدرولیکی و یک سیستم اتصال مکانیکی عمل می کند . موقعی که جریان اتصالی به دو برابر جریان نامی خط می رسد ، میدان مغناطیسی افزایش یافته ، پلانجر را به داخل بوبین می کشد . همینطور که پلانجر به طرف پایین حرکت می کند انتهای پایینی ، مجموعه کنتاکت را تریپ می دهد تا کنتاکت ها باز شوند و مدار قطع گردد ، به محض اینکه کنتاکت ها باز شدند دیگر جریانی در بوبین نخواهد بود تا آنها را باز نگه دارد، بنابراین یک فنر مکانیزم را وصل می کند و خط را مجدداً برقرار می نماید .
