کندانسور سنکرون

کندانسور سنکرون

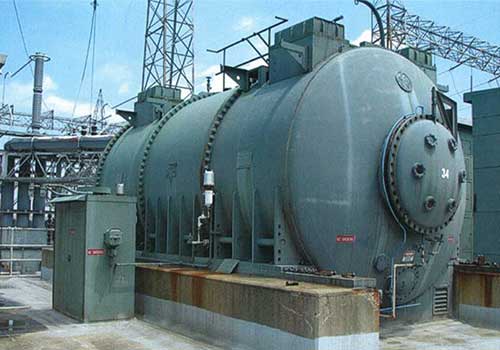

 کندانسور سنکرون یک ماشین سنکرون می باشد که در حالت بی‌بار استفاده می شود و با تغییر جریان تحریک، ماشین می‌تواند مانند یک سلف یا خازن عمل کند. کندانسور سنکرون در واقع یک ماشین سنکرون فوق تحریک بوده که از طریق جریانهای سیستم ، جبران سازی را انجام می دهد. این سیستم به عنوان یک جبران کننده توان راکتیو در بعضی از سیستم ها برای اصلاح ضریب توان استفاده می شود.




کندانسور سنکرون عملکردی شبیه خازن ها دارند. کندانسورهای سنکرون برای تنظیم ولتاژ انتهای خطوط انتقال مورد استفاده قرار می‌گیرند. در موتورهای سنکرون می‌توان ضریب توان موتور را با تنظیم جریان تحریک در آن‌ها کنترل نمود.

به حالتی که ماشین در وضعیت پس‌فاز کار می‌کند زیر تحریک، به حالتی که ضریب توان یک باشد تحریک نرمال یا تحریک عادی، و به حالتی که ماشین در وضعیت پیش‌فاز کار کند فوق تحریک گفته می‌شود.
در حالت زیر تحریک (پس‌فاز) موتور توان اکتیو و راکتیو مصرف می‌کند. در حالت فوق تحریک (پیش‌فاز) موتور توان اکتیو مصرف و توان راکتیو تولید می‌کند. در تحریک نرمال موتور تنها توان اکتیو مصرف می‌کند.


منحنی تغییرات جریان استاتور ماشین سنکرون بر حسب جریان تحریک آن Vشکل است و به همین سبب به آن منحنی وی گفته می‌شود. در زیر، منحنی تغییرات ضریب توان بر حسب جریان تحریک به منحنی V وارونه معروف است.
