نحوه نصب شارژ کنترل

نحوه نصب شارژ کنترل
تاریخ:
۲۲ فروردین ۱۳۹۷
به طور کلی شارژ کنترل ها دارای 3 جفت نقطه اتصال خروجی/ورودی می باشند. برای توضیح هرچه بهتر نحوه نصب شارژ کنترل به بررسی سری Max-EU برند Lumiax  می پردازیم. سری Max-EU لومیاکس دارای ویژگی های منحصر به فردی از جمله : نمایشگر دیجیتال برای مشاهده آسان اطلاعات ورودی و خروی دستگاه، تعیین مشخصات و پارامترهای آنی سیستم، قابلیت کارکرد با سیستم های 12 ولت و 24 ولت به صورت اتوماتیک، مناسب برای انواع باتری ها، دارای سنسور دمای محیطی، دارای سنسور دمایی داخلی برای کنترل شدت جریان دهی، قابلیت شارژدهی 4 مرحله ای، دارای 2 خروجی USB و دارای محافظت کامل الکترونیکی می باشد.

مشخصات ظاهری:

هیت سینک : کاهش دهنده دمای دستگاه
قاب پلاستیکی : محافظت از اجزای داخلی دستگاه
LCD : نمایشگر پارامترهای مختلف دستگاه
دکمه های انتخاب گر
خروجی های USB
خروجی سنسور
محل اتصال لود
محل اتصال باتری
محل اتصال پنل

قبل از نصب شارژ کنترل می بایست توجه داشت که این دستگاه صرفا برای سیستم های خورشیدی طراحی شده است و برای ورودی آن نمیتوان از سایر منابع انرژی استفاده نمود. همچنین از شرایط ایمنی محیط نصب اطمینان لازم را کسب کنید. توجه داشته باشید که به دلیل ذخیر بودن مقدار بالایی انرژی در باتری ها می بایست در هنگام کاردکرد با آنها نکات ایمنی را به دقت انجام دهید.

محل نصب شارژ کنترل

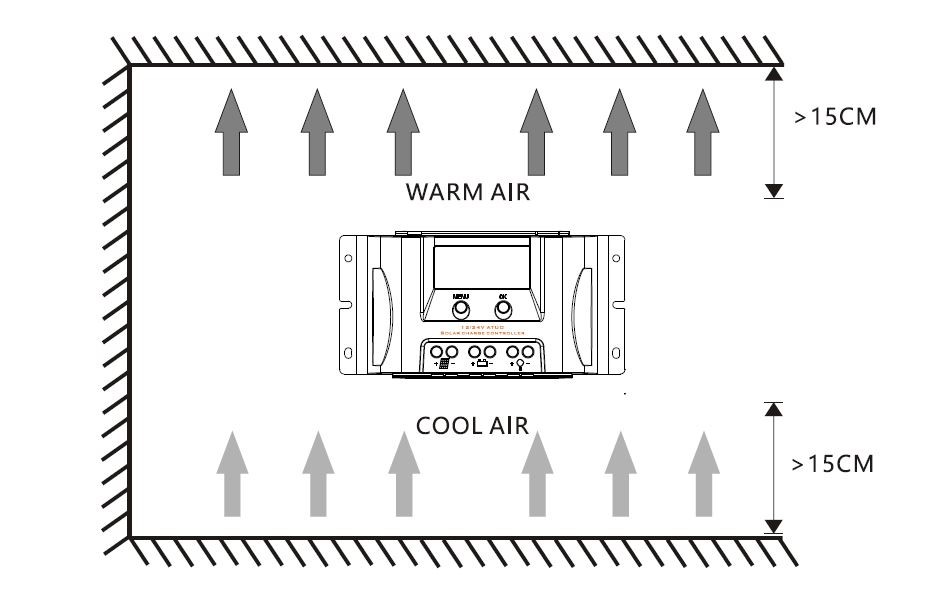

توجه داشته باشید که شارژ کنترل را نمی بایست در محیط های باز و یا دارای رطوبت بالا نصب کرد. همچنین این دستگاه را نمی بایست در زیر تابش مستقیم خورشید و یا محیط هایی با درجه دمایی بالا قرار داد. با توجه به استانداردهای موجود، همانطور که در تصویر بالا مشاهده می کنید بهترین محل قرارگیری شارژ کنترل با فاصله ای 15 سانتی متر از جداره های باکس قرارگیری دستگاه می باشد.

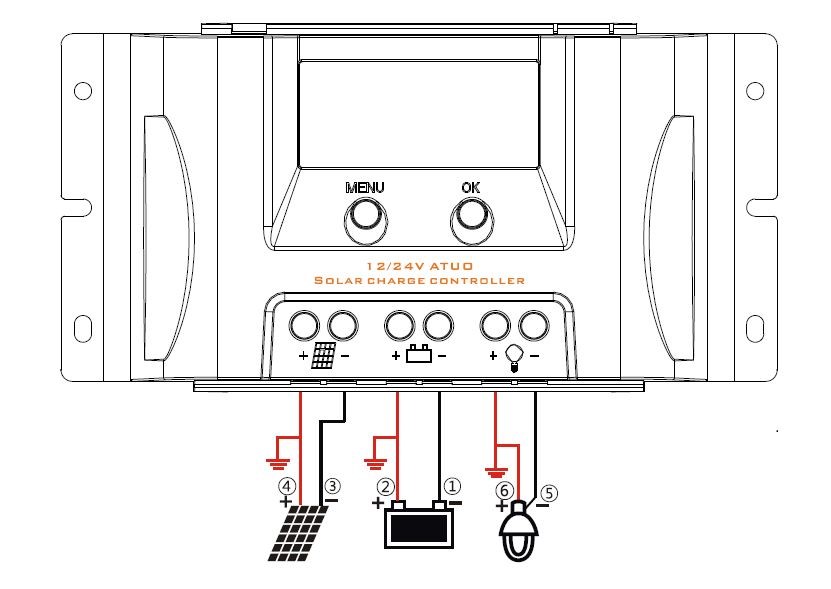

نحوه سیم کشی شارژ کنترل



اتصال باتری ها: در قدم اول با استفاده از سیم های مناسب باتری را به ترمینال شارژ کنترل متصل نمایید. باید توجه داشته باشید که ولتاژ پنل های شما با ولتاژ باتری ها یکی باشد. در صورتی که ولتاژ سیستم شما 12 ولت می باشد، ولتاژ باتری ها می بایست بین 10 تا 15 ولت بوده و در صورتی که ولتاژ سیستم شما 24 ولت می باشد ولتاژ باتری ها می بایست بین 20 تا 30 ولت باشد.همچنین می بایست پلاریته مثبت باتری را به ترمینال مثبت شارژ کنترل و پلاریته منفی را به ترمینال منفی شارژ کنترل متصل نمایید.

اتصال پنل: قبل از اتصال پنل ها به شارژ کنترل توجه داشته باشید که ولتاژ و جریان پنل ها متناسب با شارژ کنترل انتخابی باشد و پس از آن با توجه به پلاریته های مثبت و منفی اقدام به اتصال پنل ها با شارژ کنترل نمایید.

اتصال LOAD: با توجه به پلاریته های مثبت و منفی اقدام به اتصال سیم های مصرف کننده نمایید.
پس از اتمام اتصال سیم ها از بست های کمربندی پلاستیکی برای محکم سازی سیم ها استفاده نمایید.
