کارت اسیلوسکوپ چیست؟

کارت اسیلوسکوپ چیست؟
گروه تحقیق و توسعه تالی الکتریک
تاریخ:
۱۶ بهمن ۱۳۹۶
یکی از کاربردی ترین تجهیزات برای مهندسین علی الخصوص مهندسین برق، اسیلوسکوپ میباشد. اسیلوسکوپ به دلیل ساختار داخلی ابعاد بزرگی دارد. اسیلوسکوپ های آنالوگ بزرگ و سنگین  اما صفحه نمایشگر کوچک و اسیلوسکوپ های دیجیتال سبک و قابل حمل اما با صفحه نمایشگر های بزرگ. بهرحال ازاین نوع اسکوپ ها برای کاربردهای آزمایشگاهی و رومیزی استفاده میگردد. اما برای مهندسی که باید اسیلوسکوپ خود  را در کیف گذاشته و در پروژه های مختلف جابجا کند چه باید کرد؟

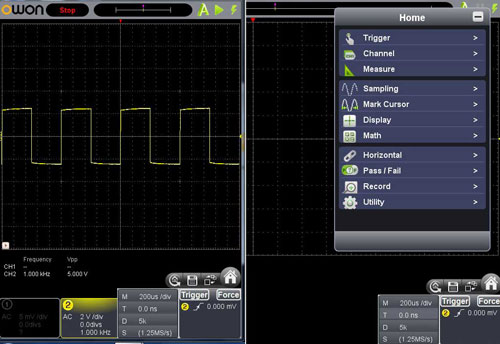

با پیشرفت تکنولوژی دیجیتال، اسیلوسکوپ های تحت کامپیوتر یا PC based تولید شدند  که نمایشگر اسیلوسکوپ همان کامپیوتر یا لپ تاب میباشد. نام دیگر اسیلوسکوپ های تحت PC ، کارت اسیلوسکوپ نام دارد. زیرا شبیه کارت گرافیک یا کارت های کامپیوتر است. دلیل کوچک شدن این مدلها، عدم نیاز به صفحه نمایشگر و پنل تنظیمات کاربری میباشد. کارت اسیلوسکوپ ها دارای ماهیت دیجیتال بوده و تحت نرم افزار مربوطه، سیگنال ها را در کامپیوتر نمایش میدهد و امکانات یک اسیلوسکوپ رومیزی مانند تغییر time div و volt div ، اندازه گیری اتومات، ذخیره سیگنال بصورت عکس یا داده، تریگر، FFT و...  را به کاربر میدهد.

ویژگی های کارت اسیلوسکوپ نسبت به اسیلوسکوپ آنالوگ:

ذخیره و ثبت اطلاعات بر روی کامپیوتر
قیمت مناسب  و پایین
نویز پذیری خیلی کم
وزن کم و قابل حمل
عدم نیاز به منبع تغذیه مجزا
قابلیت های نرم افزاری(FFT، Auto Set و...)
لازم بذکر است به دلیل اینکه کارت اسیلوسکوپ از طریق کابل USB به PC متصل میشود، از طریق همین کابل (5 ولت) تغذیه میشود و نیازی به اتصال به برق شهر از طریق آداپتور مجزا نمیباشد.

انواع کارت اسیلوسکوپ:

کارت اسیلوسکوپ دو کاناله
کارت اسیلوسکوپ  چهار کاناله
اسیلوسکوپ قلمی

اسیلوسکوپ قلمی:

اسیلوسکوپ قلمی بعبارتی کارت اسیلوسکوپ تک کانالی میباشد که مدارات داخل کارت در یک قلم تعبیه شده است. خود قلم نیز پراب اسیلوسکوپ نیز میباشد و از بالای آن کابل USB متصل میشود.

مزیت اسیلوسکوپ قلمی نسبت به کارت اسیلوسکوپ، کوچکتر بودن و حذف کابل اضافی ( پراب مجزا) می باشد. یکی از مهترین کاربرد این اسیلوسکوپ ها تست سنسور در تعمیرات خودرو میباشد. زیرا فضای کمی را اشغال میکند.
شما براحتی میتوانید با استفاده از یک تبلت ویندوز فون (تبلت با سیستم عامل ویندوز) و اسیلوسکوپ قلمی، یک اسیلوسکوپ پرتابل یا دستی با صفحه نمایش 10 اینچ ( نمایشگر تبلت) داشته باشید.
مشخصات فنی مهم کارت اسیلوسکوپ که زمان سفارش باید در نظر داشته باشید

پهنای باند ( 25MHz،60MH، 100MHZ)

تعداد کانال( یک، دو ، چهار)
سرعت نمونه برداری ( از 100MS/s تا 1GS/s)
میزان حافظه ( از 5K تا 10M نقطه)
ولتاژ پیک تو پیک ورودی ( 40V یا 400V)
پشتیباتی از LabView و...
