اسیلوسکوپ چیست؟

هم‌رسانی

گروه تحقیق و توسعه تالی الکتریک

تاریخ:

۱۱ بهمن ۱۳۹۶

اسیلوسکوپ دستگاهی برای نمایش تصویری شکل موج ها و سیگنال های متغیر در زمان می باشد. بطور مثال نمایش شکل موج متناوب برق شهر 220V/50Hz

با استفاده از اسیلوسکوپ میتوان مشخصات شکل موج را بدست آورد یا مشاهد کرد. از مهمترین پارامتر ها اندازه گیری دامنه شکل موج یا بعبارتی ولتاژ پیک تو پیک ( Vpp)، ولتاژ موثر یا Vrms، پریود زمانی و فرکانس را میتوان نام برد. همچنین از اسیلوسکوپ جهت مقایسه دو شکل موج نیز استفاده کرد. یکی از مهمترین شاخصه ها، اختلاف فاز دو سیگنال میباشد. اختلاف فاز را از طریق اختلاف زمانی و یا منحنی لیساژور (X/Y) بدست آورد.

انواع اسیلوسکوپ:

اسیلوسکوپ آنالوگ : روش عملکرد اسیلوسکوپ های آنالوگ استفاده از لامپ پرتو کاتدی می باشد. اسیلوسکوپ های آنالوگ معمولا سنگین وزن و دارای صفحه نمایش کوچک تک رنگ میباشند. پارامترهای شکل موج را باید بصورت دیداری بدست آورد. بطور مثال برای بدست آوردن Vpp، باید تعداد خانه های شکل موج از پیک پایین تا بالا را شمرد و در مقیاس زمان ضرب نمود.

اسیلوسکوپ دیجیتال : نسل جدید اسیلوسکوپ ها میباشد و با استفاده از مبدل آنالوگ به دیجیتال A/D سیگنال را تحلیل و نمایش میدهد. ویژگی بارز این اسکوپ ها، وزن کم، صفحه نمایشگر های LCD رنگی، محاسبه اتومات مشخصه های سیگنال می باشد. بطور مثال برای محاسبه Vpp با استفاده از آپشن measure میتوان مقادیر را بدون هیچ گونه محاسباتی مشاهده نمود. از دیگر ویژگی های اسکوپ های دیجیتال، حافظه دار بودن، امکان اتصال به کامپیوتر، کالیبره خودکار، صفحه نمایشگر بزرگ، قابل حمل و قیمت مناسب است.

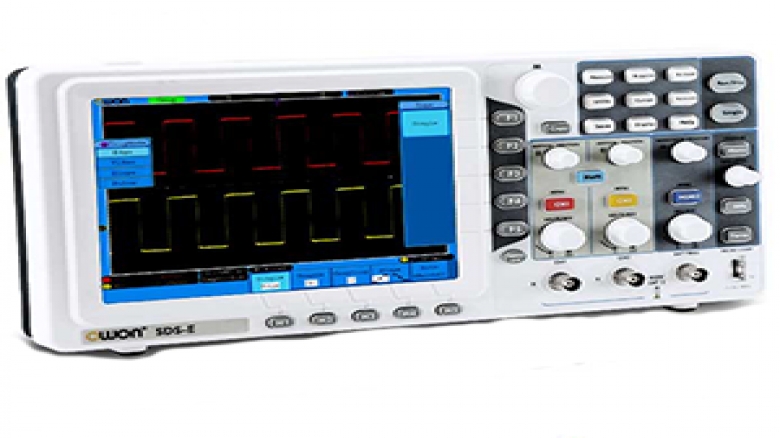

اسیلوسکوپ دیجیتال اسیلوسکوپ آنالوگ

اسیلوسکوپ ها می تواند چند کاناله ارائه گردند که معروفترین آنها 2 کاناله و 4 کاناله می باشد.

از دیگر کاربردهای اسیلوسکوپ، نمایش FFT (Fast Fourier Transform)، عیب یابی مدارات، تعمیر دستگاه های صنعتی مثل جوش اینورتر و وسایل برقی خانگی است . در کل اسکوپ ها در مراکز علمی-پژوهشی ، پزشکی ، مهندسی و صنایع الکتریکی و مخابراتی و نظامی و آزمایشگاه های دانشگاه ها برای تدریس برق- الکترونیک کاربرد فراوانی دارد.

مزایای اسیلوسکوپ دیجیتال نسبت به اسیلوسکوپ آنالوگ:

صفحه نمایشگر رنگی، LCD (طول عمر LCD بالاتر از لامپ است)

صفحه نمایشگر های بزرگ تر ( 6 اینچ به بالا)

حافظه دار بودن، قابلیت رکورد سیگنال

قابلیت اتصال به کامپیوتر یا اتصال Flash USB

حجم کم، سبک و قابل حمل بودن

دقت بالاتر

سرعت نمونه برداری بالا

پشتیبانی از SCPI

قابلیت اندازه گیری ولتاژ پیک تو پیک، فرکانس، ولتاژ RMS و...

قابلیت Auto Set شدن سیگنال (پیداکردن خودکار بهترین مقیاس ولتاژ و زمان)

Self-Calibration
