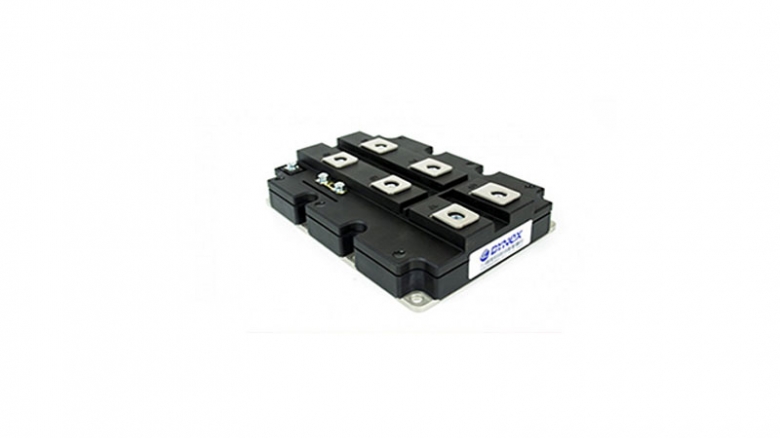

آی جی بی تی ( IGBT ) چیست؟

ترانزیستور دو قطبی با درگاه عایق‌شده یا IGBT (کوتاه شده عبارت انگلیسی Insulated gate bipolar transistor) جز نیمه هادی قدرت بوده و در درجه اول به عنوان یک سوئیچ الکترونیکی استفاده می شود که در دستگاه های جدید برای بازده بالا و سوئیچینگ سریع استفاده میشود. این سوئیچ برق در بسیاری از لوازم مدرن از جمله خودروهای برقی، قطار، یخچال ها، تردمیل، دستگاه های تهویه مطبوع و حتی سیستم های استریو و تقویت کننده هااستفاده میشود. همچنین در ساخت انواع اینورترها،ترانسهای جوش و UPS کاربرد دارد.

در فرکانسهای بالای کلیدزنی از یک ترانزیستور جهت کنترل سطح ولتاژ DC استفاده میشود. با بالا رفتن فرکانس ترانزیستور دیگر خطی عمل نمی‌کند و نویز مخابراتی شدیدی را با توان بالا تولید میکند.به همین سبب در فرکانس کلیدزنی بالا از المان کم مصرف power MOSFET استفاده میشود. اما با بالا رفتن قدرت،تلفات آن نیز زیاد میشود.المان جدیدی به بازار آمده است که تمامی مزایای 2قطعه فوق را دارد و دیگر معایب IGBT و POWER MOSFET را ندارد.این قطعه جدید IGBT نام دارد.در طی سالهای اخیر بدلیل ارزانی و مزایای این قطعه از آن استفاده زیادی شده است.

آی جی بی تی IGBT (ترانزیستور دو قطبی با گیت عایق شده) یک نیمه هادی جدید و کاملاً صنعتی است که از ترکیب 2 نوع ترانزیستور BJT و MOSFET ساخته شده است.بطوریکه از دید ورودی شما یک MOSFET را میبینید و از نظر خروجی یک BJT. BJTها و MOSFETها دارای خصوصیاتی هستند که از نقطه نظرهایی یکدیگر را تکمیل میکنند.

آی جی بی تی IGBT ها در حالت روشن(وصل) دارای تلفات هدایتی کمتری هستند درحالیکه زمان سوئیچینگ آنها به خصوص در زمان خاموش شدن طولانی تر است. MOSFET ها قادرند که به مراتب سریعتر قطع و وصل کنند بنابراین تلفات هدایت آنها بیشتر است. IGBT یک ترانزیستوری است که مزایای IGBT و MOSFET را باهم دارد مثل:


اسامی پایه ها هم از روی همان اسامی قبلی انتخاب شده G از MOSFET و C,E از ترانزیستورهای IGBT .در نتیجه با این ترکیب ساده شما المانی را استفاده میکنید دارای امپدانس بالای گیت و قابلیت تحمل ولتاژ بالا است.سرعت سوییچ کردن این نوع دارای محدودیت بوده بطور نمونه 1KHz تا 50KHz که در کل بین دو نوع IGBT و MOSFET قرار میگیرد.و بخاطر امپدانس ورودی بسیار بالایی که دارد بسیار حساس می باشد.و بیشتر در کوره های القایی برای تقویت دامنه ولتاژ استفاده میشود. و در کل مورد استفاده این نوع ترانزیستورها بیشتر برای راه اندازی المانهای توان بالا می باشد.مهمترین و تقریباً تنها کارایی IGBT سوییچینگ جریانهای بالا میباشد
