معرفی دستگاه UPS

UPS مخفف عبارت Uninterruptible Power Supply به معنی منبع تغذیه بدون وفقه است.

قابلیت های UPS

  • یکی از مهمترین کارایی های یو پی اس (UPS) زمانی است که به هر دلیلی برق شهر قطع شود در این صورت دستگاه بدون وقفه وارد مدار شده و برق مصرفی را تامین نموده به گونه ای که دستگاه مورد نظرخاموش یا Reset نگردد.
  • دستگاه UPS دارای فیلترهای الکتریکی و الکترونیکی می باشد که باعث حذف نویزها و نوسانات برق شهر شده و مصرف کننده ها را در مقابل رعد و برق و ولتاژ بالا محافظت می نماید و برقی یکنواخت با شکل موج ثابت به مصرف کننده ارسال می دارد.
  • دارای تثبیت کننده ولتاژ (AVR (Automatic Voltage Regulator می باشد بصورتی که اگر مقدار ولتاژ ورودی (برق شهر) تغییر نماید در خروجی دستگاه همیشه ولتاژ 220 ولت را خواهیم داشت.
  • UPS ها نویزها و نوسانات خط تلفن و مودم را نیز اصلاح می کنند.



موارد استفاده

دستگاه UPS تقریبا" در همه جا مورد نیاز می باشند چه در منازلی که دارای یک عدد کامپیوتر باشد و یا در شرکتها و ادارات بزرگ که چندین کامپیوتر , پرینتر, فکس, اسکنر , تلفن سانترال , سیستم های حفاظتی یا در مراکز تحقیقاتی , آزمایشگاهی و پزشکی و ..... می باشد. چرا که درزمان نبود برق شهر بتوان از این سیستم ها استفاده نمود و در زمان وصل برق شهر بتوان از آسیبهای جدی به سیستم ها جلوگیری نمود.

با توجه به رشد صنایع و تجهیزات در سالهای اخیر در دنیا، راه اندازی و استفاده از این تجهیزات، نیاز به نیروهای الکتریکی را بیشتر عیان کرده است. در سالهای اخیر با بالا رفتن دقت و حساسیت در این گونه مصرف کننده ها، نیاز به نیروی برق تمیزتر و سالمتر نیز آشکار شد. در طی این سالها دستگاههای مختلفی با تکنولوژی های گوناگونی برای تهیه و تثبیت نیروی الکتریکی ابداع، اختراع و بکار گرفته شد. در مرحله تولید برق:  انواع توربینها ، ژنراتورها و … ، در مرحله تثبیت برق: استابلایزرها، گاورنرها، سیستمهای مولد برق اضطراری (‌UPS )، مورد استفاده قرار گرفت.



رنج و توان دستگاه ها

یو پی اس (UPS) ها دارای توانهای مختلفی می باشند که نسبت به میزان توان بار مصرفی , محاسبه و طراحی می گردد که معمولا" توان این دستگاه با واحد ولت آمپر (VA) نشان داده می شود. که رنجهای متداول بازار به این صورت می باشد : 600VA، 1KVA، 1.5KVA، 2KVA، 3KVA، 5KVA، 6KVA، 10KVA، 15KVA، 20KVA



زمان برق دهی (Backup Time)

زمان برق دهی دستگاه UPS متناسب با باتریهای مخصوص سیلد لید اسید (Sealed Lead Acid) که به آنها متصل می شود , است و واحد باتریها آمپرساعت (AH) می باشد که نسبت مستقیم با زمان برق دهی دارد.

نحوه قرار گیری باتریها به سه حالت می باشد:

باتریها داخل دستگاه یو پی اس قرار می گیرند (Internal).
باتریها درکنار یو پی اس و در داخل کیس جداگانه قرار می گیرند ( External).
در اکثر مواقع یو پی اس ها قابلیت نصب باتری داخلی و خارجی را بطور همزمان دارند.



نصب دستگاه UPS

نصب UPS ها در رنجهای توان پایین با توجه به دفترچه راهنما (Manual) توسط مصرف کننده میسر می باشد ولی جهت نصب دستگاههای با توان بالا و با باتری خارجی ( External) حتما" باید توسط متخصصین این امر صورت گیرد.

دریافت فایل پیوست

لطفا دیدگاهتان را در فرم زیر درج نمایید.
 _____  _      _____  _
|  _  || |    |____ || |
| |_| || |__      / /| |__
\____ || '_ \     \ \| '_ \
.___/ /| | | |.___/ /| |_) |
\____/ |_| |_|\____/ |_.__/


کد امنیتی نمایش داده شده در تصویر بالا را وارد فرمایید.
مقالات مرتبط در این شاخه
کاربرد یو پی اس در تجهیزات پزشکی ، بیمارستان ها و آزمایشگاه ها
۱۵ اسفند ۱۳۹۶

کاربرد یو پی اس در تجهیزات پزشکی ، بیمارستان ها و آزمایشگاه ها

انواع دستگاه های سونوگرافی، تجهیزات موجود در اتاقهای احیای آی سی یو و سی سی یو و تجهیزات آزمایشگاهی بسیار پیشرفته، دستگاه های ام آر آی ، سی تی اسکن و تصویر برداری اشعه ایکس تنها بخشی از لوازم پزشکی و آزمایشگاهی پیشرفته است که در همه درمانگاه ها و بیمارستانها وجود دارد. همه این تجهیزات نیازمند برق متناوب با کیفیت جریان و ولتاژ بالا و حداقل نوسان شبه سینوسی و یا پله ای هستند. به دلیل پیشرفت های تکنولوژیک برق مصرفی این دستگاه ها امروزه بسیار کاهش یافته است و اغلب آنها با توان زیر ۱۰۰۰۰ ولت آمپر بکار می افتند ولی با این حال برق مصرفی واحد آزمایشگاه یا عکس برداری ممکن است برق صنعتی و سه فاز ......
ادامه »

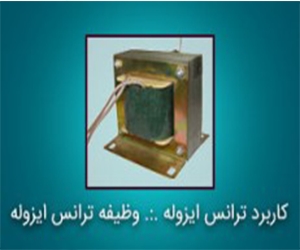

ترانس ایزوله در یو پی اس
۱۵ اسفند ۱۳۹۶

ترانس ایزوله در یو پی اس

ترانسهای ایزوله در یوپی اس ها برای جلوگیری از موارد زیر به کار برده می شوند: انتقال ولتاژ بالای AC کاهش اثرات ناشی از صاعقه حفاظت از اتصال غیر عمد افراد با یکی از سیم ها یا اتصال کوتاه داخلی بین یکی از سیم ها و بدنه دستگاهها ، ناشی از  رطوبت یا عوامل فیزیکی استفاده می شود. در ترانس ایزوله به دلیل وجود امپدانس کم ، انتقال توان در محدوده طراحی شده به خوبی انجام می شود. وظایف دیگر ترانس ایزوله یو پی اس: ترانس در محدوده فرکانس ۵۰HZ عملا باعث ایجاد امپدانس بالا برای فرکانس های زیاد و نویز های ناشی از دستگاه به صورت دوطرفه می شود. ترانس ایزوله یک ترانس یک به یک است(یعنی نسبت ولتاژ اولیه به ثانویه یک میباشد)که برای اهداف ......
ادامه »

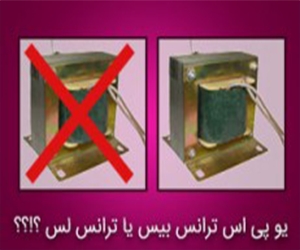

تفاوت یو پی اس های ترانس بیس یا ترانس دار و ترانس لس یا بدون ترانس
۱۵ اسفند ۱۳۹۶

تفاوت یو پی اس های ترانس بیس یا ترانس دار و ترانس لس یا بدون ترانس

احتمالا در ویژگی های یو پی اس گزینه ای مربوط به ترانس بیس یا ترانس لس را مشاهده نموده اید. کدام یک بهتر است؟ یوپی اس ترانس بیس یا ترانس لس؟ هنگام خرید کدام یک را باید انتخاب کرد؟ این مقاله به شما کمک خواهد کرد تا با این پارامتر بیشتر آشنا شوید. یو پی اس ترانس بیس به انواعی از یوپی اس گفته می شود که به منظور افزایش ظرفیت تحمل کوتاه مدت جریان مدار از یک ترانس استفاده می کنند.به این نوع ترانس ها اصطلاحا ترانس ایزوله نیز می گویند. ترانس بیس ها از نظر عملکردی کاملا مشابه دستگاه های یو پی اس معمولی هستند. استفاده از این نوع دستگاه ها بیشتر برای مواردی که بار جریان ناگهانی زیادی به مدار اعمال می شود به ......
ادامه »
چک لیست انتخاب و راه اندازی یو پی اس
۱۵ اسفند ۱۳۹۶

چک لیست انتخاب و راه اندازی یو پی اس

می توان گفت یکی از مهم ترین موارد مربوط به یو پی اس انتخاب آن است ، چرا که اگر دستگاهی را انتخاب کنید که مناسب مصرف مورد نیاز شما باشد می توانید هم در هزینه صرفه جویی کنید و هم از بابت بازدهی بیشترین بازدهی را از دستگاه داشته باشید. انتخاب موارد مربوط به تکنولوژی: انتخاب بین آنلاین ، لاینتراکتیو یا آفلاین تک فاز ، سه فاز، یا سه به تک بودن ترانس بیس یا ترانس لس توجه به توسعه ی آتی و پیش بینی بستر فنی لازم توجه به میزان و تنوع مصرف کننده های خروجی یو پی اس: کارشناسی دقیق توان مصرف، ضریب همزمانی و در نظر گرفتن مصارف شدید لحظه ای تفکیک مصرف کننده های حساس و غیر حساس از لحاظ تامین کننده و مسیر تغذیه باتری:  ......
ادامه »

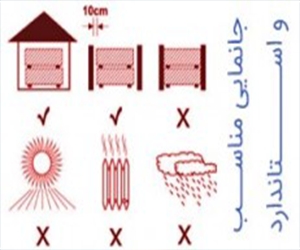

جای مناسب و استاندارد برای یک یو پی اس چه اهمیتی دارد؟
