استابلایزر شیماتسو سه فاز صنعتی (سروو موتور استوانه ای)

مکانیزم عملکر دستگاه های شیماتسو سه فاز تمام صنعتی شیماتسو :
استابلایزر، سیستم تنظیم و تثبیت کننده ولتاژ است که در صورت افت، نوسان و یا هر گونه تداخل در شبکه  آن را به سرعت تشخیص داده و بصورت اتوماتیک رفع می نماید. عملکرد این دستگاه بدون سر و صدا بوده و از تکنولوژی روز دنیا (Servo. SYS) از نوع استوانه ای بهره مند است.
این گروه از استابلایزر ها بر اساس تغییر تعداد دور سیم پیچ بر روی هسته های استوانه ای عملیات اصلاح را انجام می دهند.دستاوردهای همچون پیوستگی خطی و سینوسی کامل بودن و هماهنگی فازها جزء خصوصیات این دستگاه ها می باشد.
مکانیزم کنترل در این دستگاهها در یک نوع دیجیتال می باشد بالا بودن توان ، راندمان ، دقت و کیفیت کنترل شده. ولتاژ خروجی جزو خصوصیات مهم این دستگاه هاست.
استابلایزر ولتاژ سری STB در هر فاز دارای یک الکترو موتور Dc Servo Motor هستند که بر روی ترانس متغیرVariable Transformer  مونتاژ شده است.
با افزایش یا کاهش تعداد دور سیم پیچ بوسیله بازوی متحرک سرو موتور میزان القای ترانس و در نتیجه ولتاژ افزایش یا کاهش می یابد .سیم پیچ های اولیه ترانس بوک بست buck/boost پیش بینی شده توسط واریابل تغذیه می شود و سیم پیچ ثانویه آن به طور سری بین بازو و منبع انرژی متصل می باشد ، به طوری که ولتاژ نیاز برای شبکه را اضافه یا کم می کند.
یک مدار کنترل الکترونیکی به طور مداوم ولتاژ خروجی دستگاه را کنترل کرده و آن را با یک مقدار ثابت مرجع (مثلا 220 ولت) مقایسه می کند.در صورت افزایش یا کاهش ولتاژ از میزان تعیین شده فرمان حرکت به سرو موتور بازوی ذغال بر روی ترانس متغیر یا واریاک ارسال می شود تا زمانیکه ولتاژ به محدوده مجاز برسد، سپس موتور و بازوی ذغال تا فرمان بعد ناشی از تغییر ولتاژ ثابت می ماند.
این روش اصلاح ولتاژ هیچگونه تداخل با هارمونیکی تولید نکرده و هیچ امواجی را در منبع برق ورودی ندارد.حرکت بازوی ذغال سرو موتور بسیار سریع و با کنترل دقیق ولتاژ لحظه ای Over Shoot را حذف یا بسیار کاهش می دهد.
کنترل ولتاژ در خروجی می تواند تغییرات ولتاژ ناشی از افزایش یا کاهش جریان بار مصرفی را نیز پوشش دهد.
ولتاژ متناسب ثبت شده به صورت پیوسته توسط یک تقویت کننده آنالوگ پرسرعت نمونه برداری می شود وبا یک مرجع بسیار ثابت ولتاژ مستقیم Dc. Reference مقایسه می شود میزان تفاوت ولتاژ ورودی و خروجی به سیستم کنترل سرو موتور ارسال می گردد.سرووموتور با سرعت بالا و مطمئن برای جبران ولتاژ استارت می شود و محل بازوی ذغال را تا رسیدن به نقطه مطلوب تغییر می دهد.

مقایسه

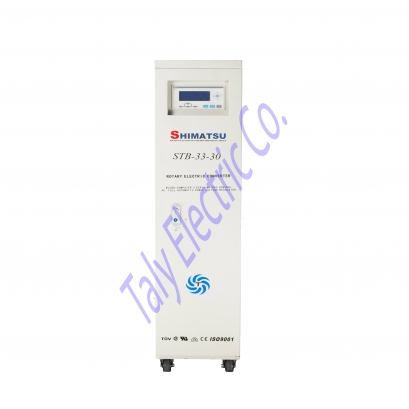

استابلایزر سه فاز ستونی صنعتی 30 کیلو ولت

کد محصول: STB-33-30Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 40 آمپر جریان خروجی هر فاز
مقایسه

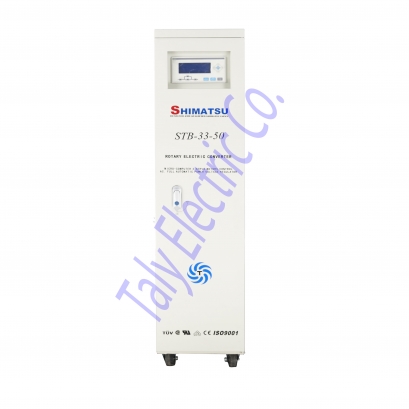

استابلایزر سه فاز ستونی صنعتی 50 کیلو ولت

کد محصول: STB-33-50Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • جریان خروجی هر فاز 75 آمپر
مقایسه

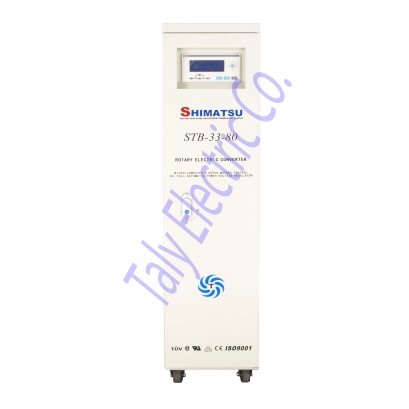

استابلایزر سه فاز ستونی صنعتی 80 کیلو ولت

کد محصول: STB-33-80Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 120 آمپر جریان خروجی هر فاز
مقایسه

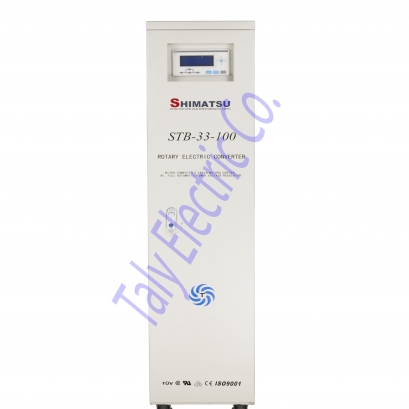

استابلایزر سه فاز ستونی صنعتی 100 کیلو ولت

کد محصول: STB-33-100Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 150 آمپر جریان خروجی هر فاز
مقایسه

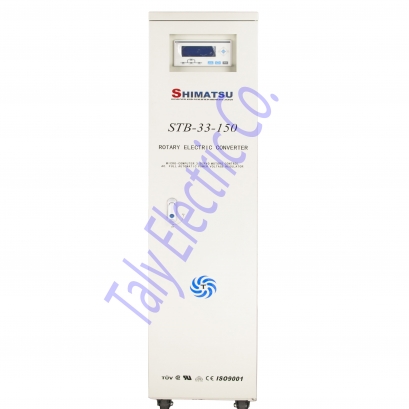

استابلایزر سه فاز ستونی صنعتی 150 کیلو ولت

کد محصول: STB-33-150Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 230 آمپر جریان خروجی هر فاز
مقایسه

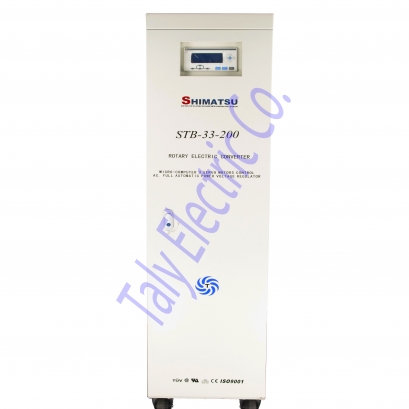

استابلایزر سه فاز ستونی صنعتی 200 کیلو ولت

کد محصول: STB-33-200Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 300 آمپر جریان خروجی هر فاز
مقایسه

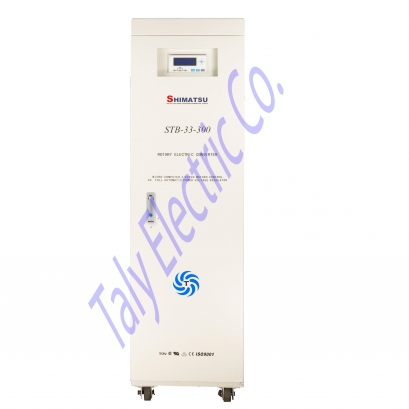

استابلایزر سه فاز ستونی صنعتی 300 کیلو ولت

کد محصول: STB-33-300Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 450 آمپر جریان خروجی هر فاز
مقایسه

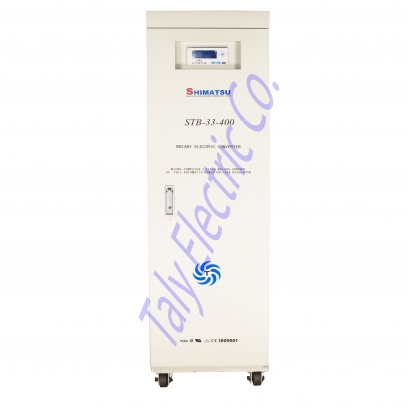

استابلایزر سه فاز ستونی صنعتی 400 کیلو ولت

کد محصول: STB-33-400Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 600 آمپر جریان خروجی هر فاز
مقایسه

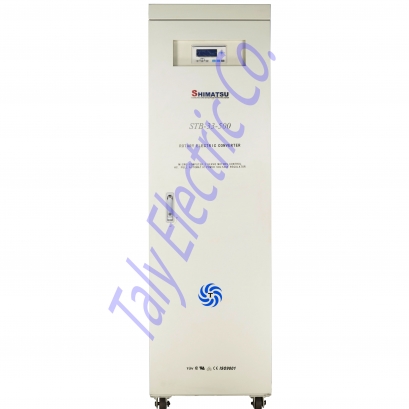

استابلایزر سه فاز ستونی صنعتی 500 کیلو ولت

کد محصول: STB-33-500Kva

  • دامنه اصلاح ولتاژ از حداقل 280 و حداکثر 450 ولت
  • ولتاژ خروجی 380 ولت کاملا خطی و پیوسته
  • 750 آمپر جریان خروجی هر فاز
