ترانسفورماتور فرکانس متغیر چیست؟

ترانسفورماتور فرکانس متغیر چیست؟
ترانسفورماتور فرکانس متغیر (VFT) برای انتقال برق بین دو دامنه فرکانس جریان متناوب (همزمان یا همزمان) استفاده می شود. VFT یک توسعه نسبتا جدید در عرصه دستگاه های صنعتی است. اغلب اتصالات شبکه ناهمگن از مبدل های جریان مستقیم ولتاژ بالا استفاده می کنند، در حالی که اتصالات شبکه همگام ، توسط خطوط و ترانسفورماتورهای معمولی بدون توانایی کنترل جریان برق بین سیستم ها متصل می شوند.

ترانسفورماتور فرکانس متغیر را می توان به عنوان یک همگام ساز جریان بسیار قوی و یا روتاری کانورتر که به عنوان مبدل فرکانس عمل کرده و کارآمد تر از موتور ژنراتور از همان رتبه می باشد، تصور کرد.


 ساختار و عملکرد:

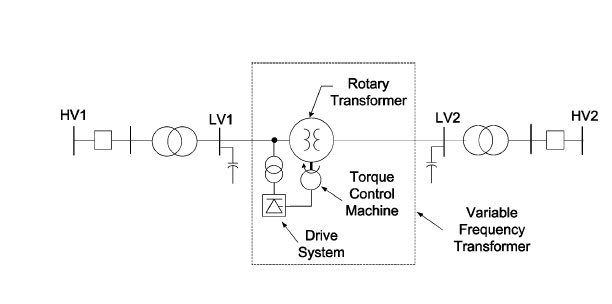

ترانسفورماتور فرکانس متغیر یک دستگاه الکتریکی با دوام تغذیه است که شبیه یک ژنراتور هیدروالکتریک شفت عمودی با روتورسه فاز می باشد وتوسط حلقه لغزشی یا اسلیپ رینگ به مدار جریان خارجی متصل می شود. شفت بدون گشتاور، علی رغم تفاوت فرکانس بین شبکه های روتور و استاتور ، شروع به چرخش می کند. یک موتور گشتاور مستقیم بر روی شفت نصب می شود بنابراین تغییر جهت گشتاور اعمال شده به شفت ، باعث تغییرجهت جریان می شود.
 ترانسفورماتور فرکانس متغیر به عنوان یک ترانسفورماتورقابل تنظیم عمل می کند. این کار امکان کنترل جریان برق بین دو شبکه را میدهد. بر خلاف راه حل های الکترونیکی مانند HVDCمتوالی ، ترانسفورماتور فرکانس متغیر ، فاقد فلاش های هارمونیک و جبران توان راکتیو نیست. محدودیت های این مفهوم، ظرفیت عبور جریان حلقه لغزش برای سیم پیچ روتور است.
