نحوه کارکرد یو پی اس UPS

نحوه کارکرد یو پی اس UPS

یو پی اس (UPS) یا منبع تغذیه بی وفقه یا همان منبع برق اضطراری، یا بک آپ باتری، فلای وییل یک دستگاه الکتریکی است که برق اضطراری را زمانی که به طور معمول منبع برق ورودی شبکه برق قطع می شود به بار تحویل می دهد.

 یو پی اس UPS با سیستم برق اضطراری یا ژنراتور آماده به کار تفاوت دارد از این جهت که از قطع برق به وسیله یک یا چند باتری متصل و مدار الکترونیکی مرتبط برای کاربرانی که از جریان برق کمتری استفاده می کنند و یا با استفاده از ژنراتورها و فلای وییل برای کاربرانی که از جریان برق بیشتری استفاده می کنند، بهره می برد. زمان عملکرد باتری بیشتر منابع انرژی نسبتا کوتاه است به طور مثال معمولا این زمان، 5 تا 15 دقیقه برای واحدهای کوچکتر می باشد - اما کافی است تا وقت لازم برای آوردن منبع برق کمکی به صورت آنلاین وجود داشته باشد یا دستگاه محافظت شده خاموش باشد.



کاربرد یو پی اس UPS:
در حالی که UPS فقط برای حفاظت از نوع خاصی از تجهیزات محدود نمی شود، اما به طور معمول برای محافظت از رایانه ها، مراکز داده، تجهیزات ارتباطات مخابراتی و یا سایر تجهیزات الکتریکی استفاده می شود، در صورتی که اختلال برق غیرمنتظره می تواند باعث صدمات، تلفات، اختلال در کسب و کار جدی و یا از دست دادن اطلاعات شود. واحد های یو پی اس به اندازه دستگاه های طراحی شده برای محافظت از یک کامپیوتر بدون یک مانیتور ویدئویی (حدودVA200) به واحد های بزرگ که تمام مراکز داده (>MVA 1)، ساختمان ها (>kVA 300) و یا فرایندهای تولید را تامین می کنند، استفاده می شوند.

انواع یو پی اس UPS:
سه دسته کلی UPS مدرن online و online تعاملی و یا standby/offline وجود دارد.
سیستم UPS آماده به کار / آفلاین / بار، به طور مستقیم توسط جریان ورودی کار می کند و مدار برق پشتیبان تنها هنگامی که جریان دستگاه قطع می شود اجرا می شود. اکثر یو پی اس های زیر 1 کیلو وات از انواع تعاملی یا آماده به کار هستند که معمولا ارزان تر می باشند.

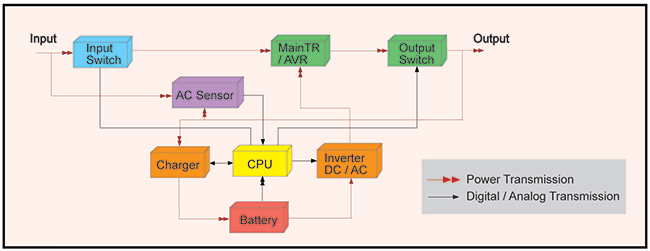

یو پی اس line interactive ، اینورتر را در خط نگه می دارد و مسیر جریان DC باتری را از حالت شارژ معمولی به تولید جریان هنگام قطع برق منجر می سازد.



یک یو پی اس online از روش " تبدیل دوبله " (double conversion ) برای پذیرش ورودی AC استفاده می کند، و جریان برق را به جریان DC مستقیم تبدیل می کند تا در طول باتری (یا رشته های باتری) قابل دسترس ، حرکت کند و سپس برای جریان دهی به دستگاه محافظت شده ، به برق 120 و 240 ولت ، تبدیل می شود.
