ایربگ ترانسفورماتور

ایربگ ترانسفورماتور
هدف اصلی ترانسفورماتورهای قدرت در شبکه های برق ، بالابردن سطح ولتاژ و کاهش تلفات می باشد.ترانسفورماتورهای قدرت معمولا از روغن پر شده اند که این روغن به عنوان عایق دی الکتریک بین سیم پیچ ها و همچنین به عنوان خنک کننده ترانسفورماتور مورد استفاده قرار می گیرد.
ورود رطوبت و اکسیژن به داخل ترانسفورماتورهایی که با محیط بیرون در ارتباط هستند، باعث بروز مشکلات بزرگی می شود.
ایربگ ترانسفورماتور، باعث جداسازی روغن ترانسفورماتور و هوا از همدیگر می شود. این کار باعث کاهش نفوذ رطوبت (بخار آب) به روغن ترانسفورماتور و اکسیداسیون روغن نگهدارنده (جلوگیری از ظهور حباب های گاز در روغن) می شود.
 با استفاده از ایربگ، ترانسفورماتور مانند ترانسفورماتور هرمتیک عمل می کند ، بنابراین طول عمر روغن، به دلیل عدم تماس مستقیم با هوا، افزایش می یابد. اما برای ترانسفورماتور فاقد ایربگ، باید نگهداری دوره ای در خصوص نفوذ رطوبت و اکسیژن به داخل روغن ترانسفورماتور صورت گیرد.


تاثیراتی که رطوبت و اکسیژن بر روغن ترانسفورماتور دارند به شرح زیر می باشد:

رطوبت :
رطوبت در تماس با روغن موجب افزایش آب محلول در روغن و بالطبع کاهش ولتاژ شکست روغن عایقی می شود. همچنین رطوبت جذب عایق کاغذی ترانسفورماتور شده و عمر و قابلیت اطمینان ترانسفورماتور را به شدت کاهش می دهد.

اکسیژن:
جذب اکسیژن توسط روغن موجب اکسیده شدن روغن و در نهایت کاهش عمر روغن و عایق کاغذی ترانسفورماتور می شود.

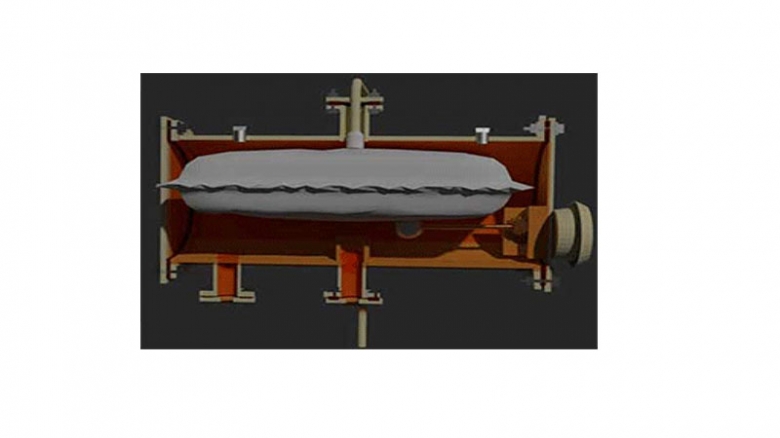

ایربگ ترانسفورماتور از جنس لاستیک نایلونی بوده و در دمای بالا و در شرایط خلا جوش برقی داده می شود.
ایربگ از مواد خام  پلی آمید با مقاومت بالا ساخته شده و  پوشش خارجی آن طوری طراحی شده که مقاومت بسیار بالایی در برابر روغن ترانسفورماتور دارد و داخل ایربگ نیز در برابر نیتروژن و عوامل محیطی از جمله ازون حفاظت شده است.

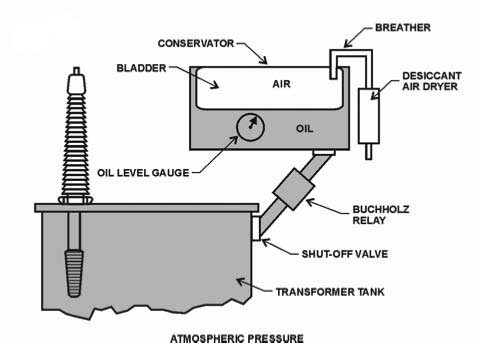

این ایربگ درون مخزن نگهدارنده در ترانسفورماتور قرار گرفته و تغییرات حجم روغن ( انقباض و انبساط بر اثر تغییر بار یا دمای محیط )  در حالی که روغن را از هر نوع آلودگی یا عوامل خوردگی خارجی مانند هوا، ازن، نیتروژن، رطوبت و غیره محافظت می کند، کنترل کند. ایربگ  از طریق رطوبت گیر با هوای بیرون در ارتباط می باشد.
 در زمان نصب ایربگ ترانس در منبع انبساط لازم است از ازت یا هوای خشک برای تزریق به داخل ایربگ استفاده شود. لیکن با توجه به اینکه ایربگ از طریق سیلیکاژل به محیط بیرون متصل است به مرور زمان هوای عبور کرده از سیلیکاژل جایگزین ازت یا هوای خشک می شود.

  پارگی ایربگ ترانسفورماتور را به سه روش ذیل می شود تشخیص داد:

1- رله ایربگ
2- سطح سنج روغن
3- تست گازکروماتوگرافی (آنالیز گازهای محلول در روغن)
