موتور DC

موتور DC

استاتور موتور های جریان مستقیم توسط یک منبع خارجی تغذیه میشود که در نتیجه آن جریان جاری شده در استاتور یک میدان یکنواختی را زیر قطب ها به وجود می آورد حال اگر آرمیچر نیز توسط منبع خارجی و یا جریان خود استاتور تغذیه شود یک میدان مغناطیسی در آرمیچر نیز پدید خواهد آمد .از برهم کنش میدان های استاتور و آرمیچر چرخش حاصل میشود که نتیجه آن تبدیل انرژی الکتریکی به مکانیکی خواهد بود.




موتور کلاسیک جریان مستقیم دارای آرمیچری از آهنربای الکتریکی است. یک سوییچ گردشی به نام کموتاتور جهت جریان الکتریکی را در هر سیکل دو بار برعکس می‌کند تا در آرمیچر جریان یابد و آهنرباهای الکتریکی، آهنربای دائمی را در بیرون موتور جذب و دفع کنند. سرعت موتور DC به مجموعه‌ای از ولتاژ و جریان عبوری از سیم پیچ‌های موتور و بار موتور یا گشتاور ترمزی، بستگی دارد. سرعت موتور جریان مستقیم وابسته به ولتاژ و گشتاور آن وابسته به جریان است. معمولاً سرعت توسط ولتاژ متغیر یا عبور جریان و با استفاده از تپ‌ها (نوعی کلید تغییر دهنده وضعیت سیم‌پیچ) در سیم‌پیچی موتور یا با داشتن یک منبع ولتاژ متغیر، کنترل می‌شود. بدلیل اینکه این نوع از موتور می‌تواند در سرعت‌های پایین گشتاوری زیاد ایجاد کند، معمولاً از آن در کاربردهای کششی نظیر لوکوموتیوها استفاده می‌کنند.

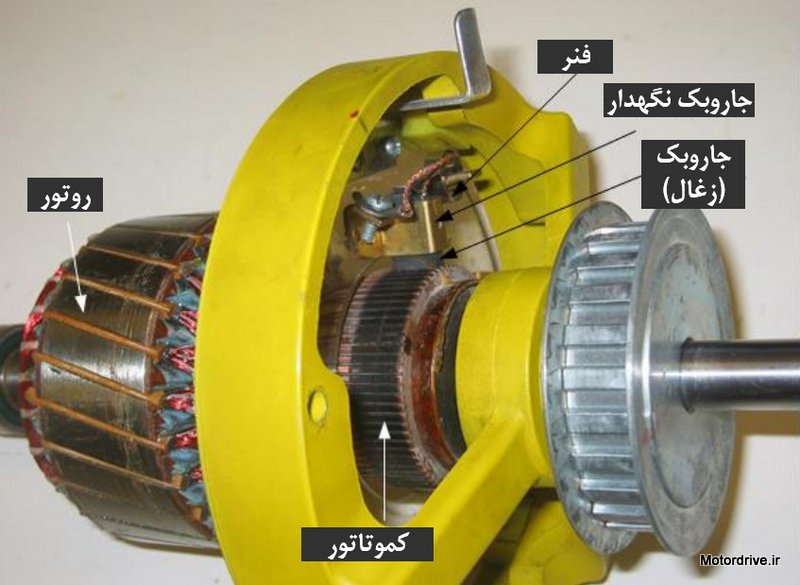

جاروبک وظیفه انتقال جریان به کلکتور گردان را بر عهده دارد. جاروبک و کلکتور عامل یکسو کردن گشتاور در موتورهای الکتریکی DC هستند.
