یو پی اس چیست؟

یو پی اس چیست؟
دانستن این مطالب برای شناخت یو پی اس و آشنایی بیشتر با آن حائز اهمیت است. قطع برق در مواقع مختلف و گاها ضروری تجربه ای است که مشکلات عدیده ای برای افراد ایجاد می کند.علاوه بر قطع برق به عنوان اساسی ترین مشکل برق سراسری ، نوسانات ایجاد شده برروی برق شهر گاه باعث آسیب دیدن تجهیزات و وسایل خانگی وصنعتی نظیر تلویزیون کامپیوتر و...می شود.

دو مشکل عنوان شده در بالا به عنوان عمده ترین مشکلات استفاده از برق شهر می باشد که برای رفع آنها از تجهیزات مختلفی نظیر موتوربرق ، استابلایزر و...استفاده می شود. ولی هر کدام ازاین روشها نیز مشکلات ومعایب خاص خود را دارد. به عنوان نمونه نگهداری موتوربرق ، سروصدا و مدت زمان برق دهی آن از مشکلات عمده استفاده از این تجهیزات است. استابیلایزر یا تثبیت کننده برق شهر نیز در صورت وجود برق ، نوسانات آن را حذف می کند و در خروجی خود برق ثابتی را تولید می کند ولی در صورت عدم وجود برق عملا کارایی ندارد. استابلایزر توانایی حذف نویزها واختلالات و پرشهای ناگهانی برق شهر را ندارد ونمی تواند مشکلات ناشی از قطع و نوسانات برق شهر را به طور کامل حذف نماید.

 روش دیگر رفع مشکلات برق شهر که هم مزایای روشهای قبل را دارد و هم مشکلات آنها را حل کرده است یو پی اس (UPS) یا منبع تغذیه اضطراری بدون وقفه است.

یو پی اس دستگاهی است که برق مورد نیاز را در هنگام نبود برق یا قطع برق،  بدون قطعی و بدون وقفه ، تامین می نماید ، UPS مخفف unintrruptable power supply  و به معنای منبع تغذیه بدون وقفه می باشد.



یو پی اس (UPS) از سه قسمت مختلف وعمده استابلایزر(تثبیت کننده) ، شارژر و اینورتر تشکیل شده است.

در حالتی که برق شهر از لحاظ فرکانس و ولتاژ نرمال باشد یوپی اس برق شهر را به سمت خروجی خود هدایت کرده ، استفاده کننده های مختلف نظیر تلویزیون کامپیوتر و تجهیزات صنعتی را تغذیه می کند. اگر برق شهر به دلایل مختلف دچار نوسان ( افزایش یا کاهش ولتاژ برق شهر را اصطلاحا نوسانات برق شهر گویند ) گردد ، یو پی اس با استفاده از استابلایزر خود ، برق شهر را تثبیت می کند. به عنوان مثال در اوایل شب که مصرف کننده ها افزایش می یابند ولتاژ برق شهر افت می کند. در این حالت UPS با استفاده از استابلایزر برق شهر را تثبیت و در خروجی خود برق 220 ولت تولید می کند. یا اگر برق شهر به دلایل مختلفی نظیر جوشکاری دچاراضافه ولتاژشود، استابلایزر یو پی اس آن را تصحیح می کند.

در زمان وجود برق شهر، یو پی اس عملیات شارژباطری های متصل به خود را نیز انجام می دهد و همیشه باطریهای خود را در حالت شارژ کامل نگه می دارد.

اگر به دلایلی برق شهر افت شدیدی کند که استابلایزر قادر به تصحیح آن نباشد یا برق شهر قطع شود، اینورتر یو پی اس UPS برق مستقیم باتری را به برق متناوب 220 ولت تبدیل کرده و مصرف کننده ها را تغذیه می کند. لازم به ذکراست که این عملیات به سرعت انجام شده ، مصرف کننده های متصل به یو پی اس نظیرکامپیوتر و یا تلویزیون و...اصلا متوجه قطع برق نمی شوند.

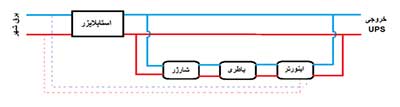

بلوک دیاگرام یک یو پی اس ساده در شکل زیر نشان داده شده است :



با توجه به مطالب فوق مزایای استفاده از یو پی اس را می توان به شرح زیر خلاصه نمود:

عدم قطع برق
حذف نوسانات برق شهر
حذف اختلالات شبکه
حذف نویز
عدم آلودگی صوتی وعدم نیاز به نگهداری خاص
